一、产品概述

　　IS型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。 IS型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。

　　二、型号意义

　　

　　三、结构图

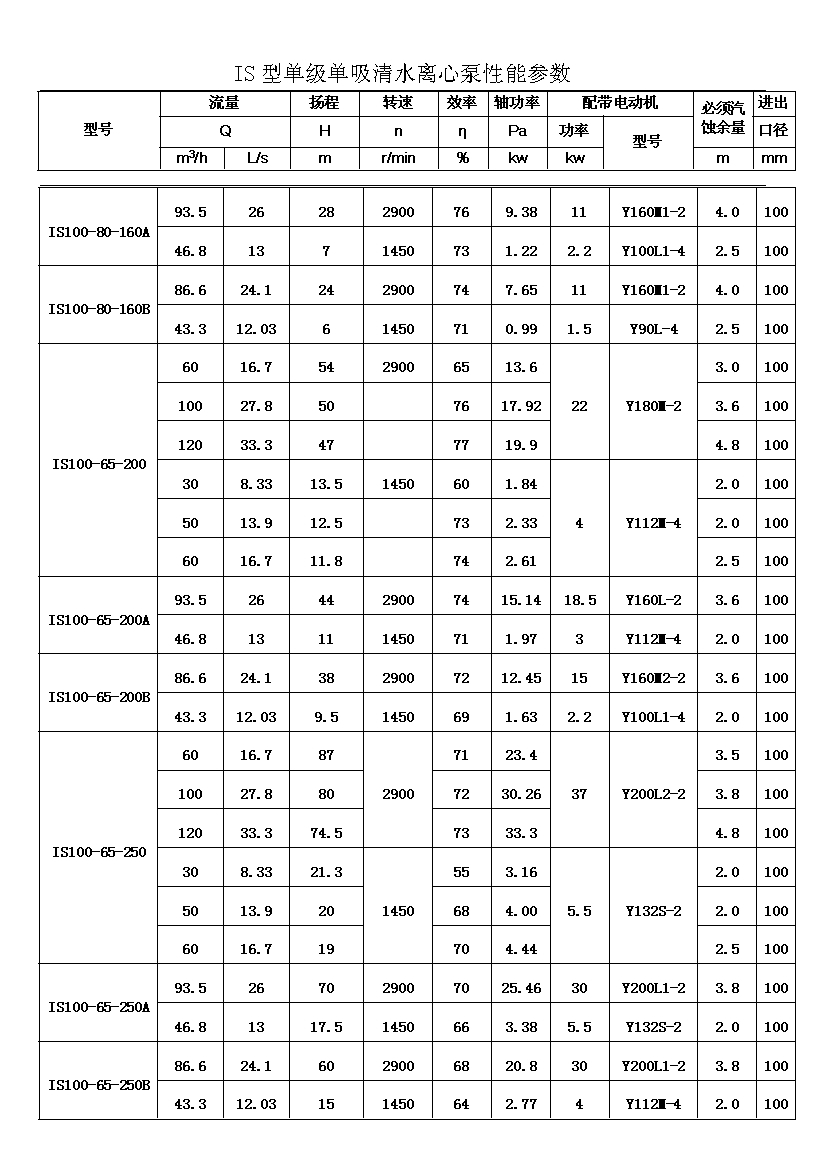

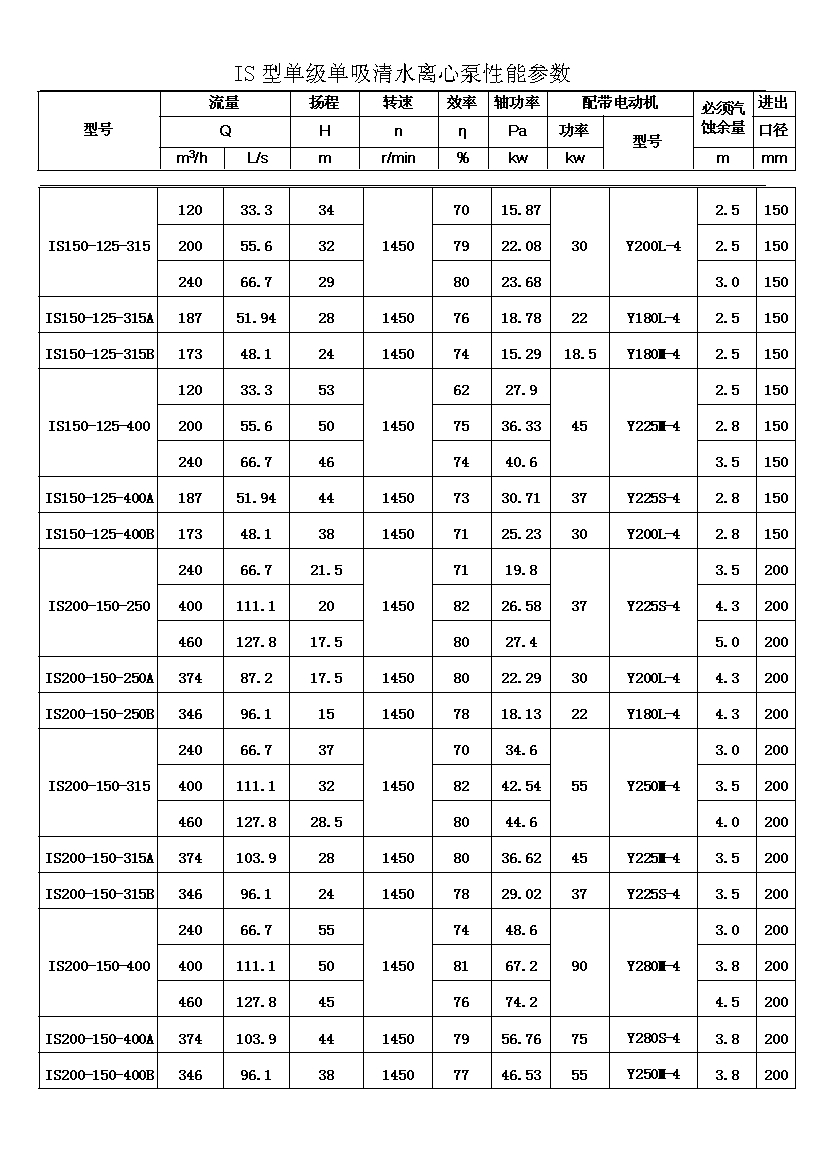

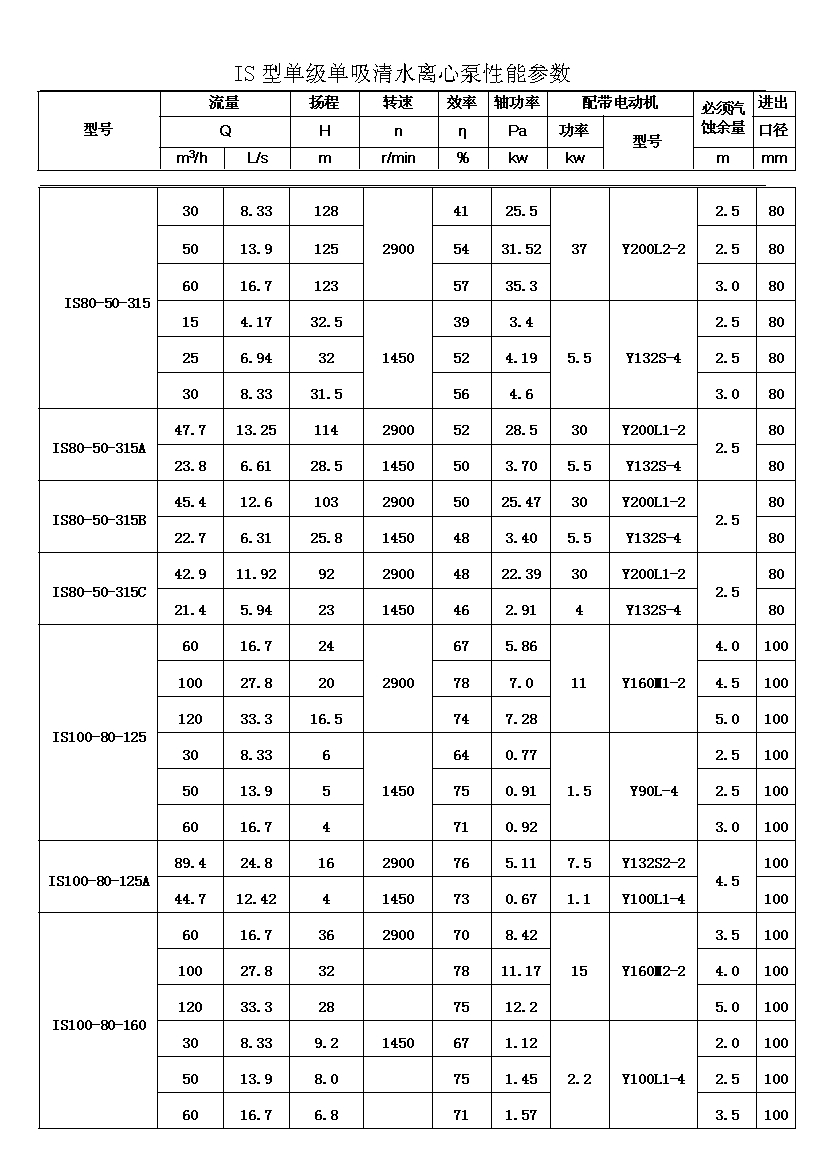

　　四、技术特性

　　1.IS型泵系单级单吸离心泵，采用国际标准ISO2858设计，是BA型水泵的更新换代产品，适用工业和城市给水、排水，亦可用于农业排灌。供输送清水或物理及化学性质类似清水的其它液体之用，温度不超过80℃。ISR型是根据国际标准ISO2858所规定的性能和尺寸设计的系列热水泵，适用于热水锅炉给水，热水循环系统，亦可用于工业和城市给水、排灌，但温度不超过150℃。

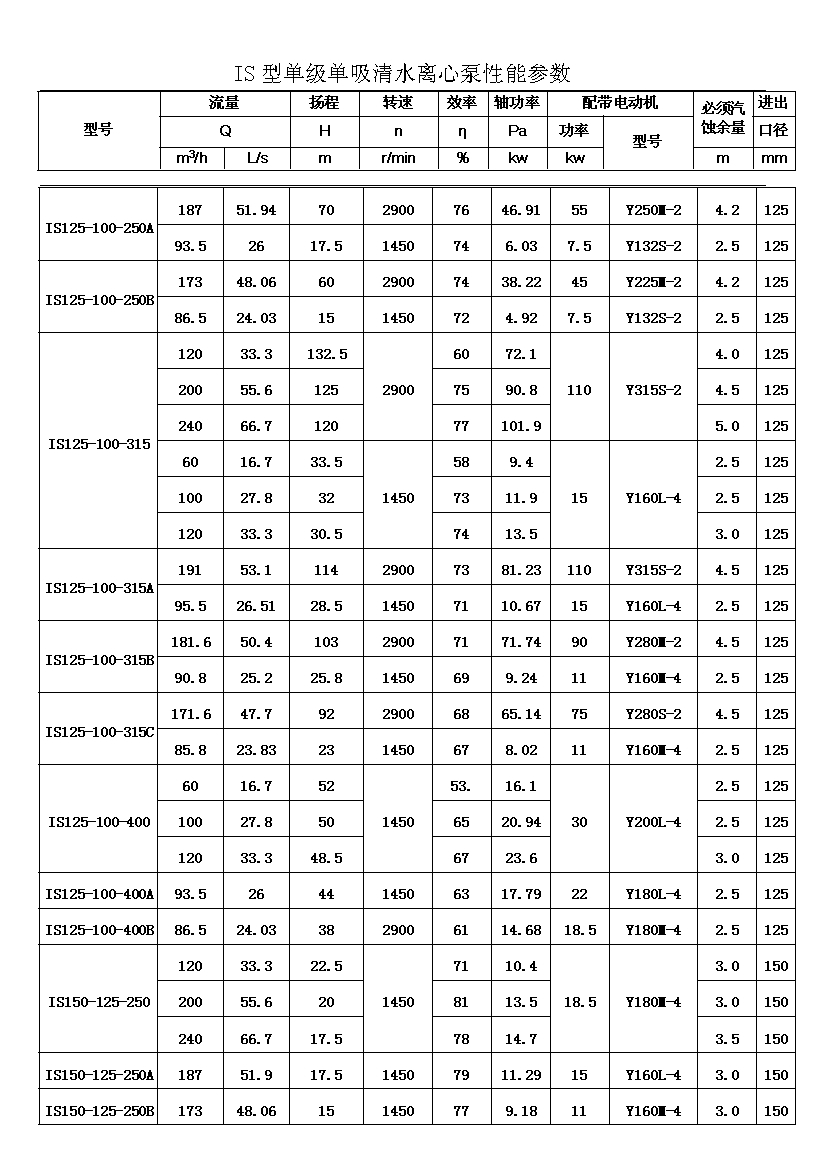

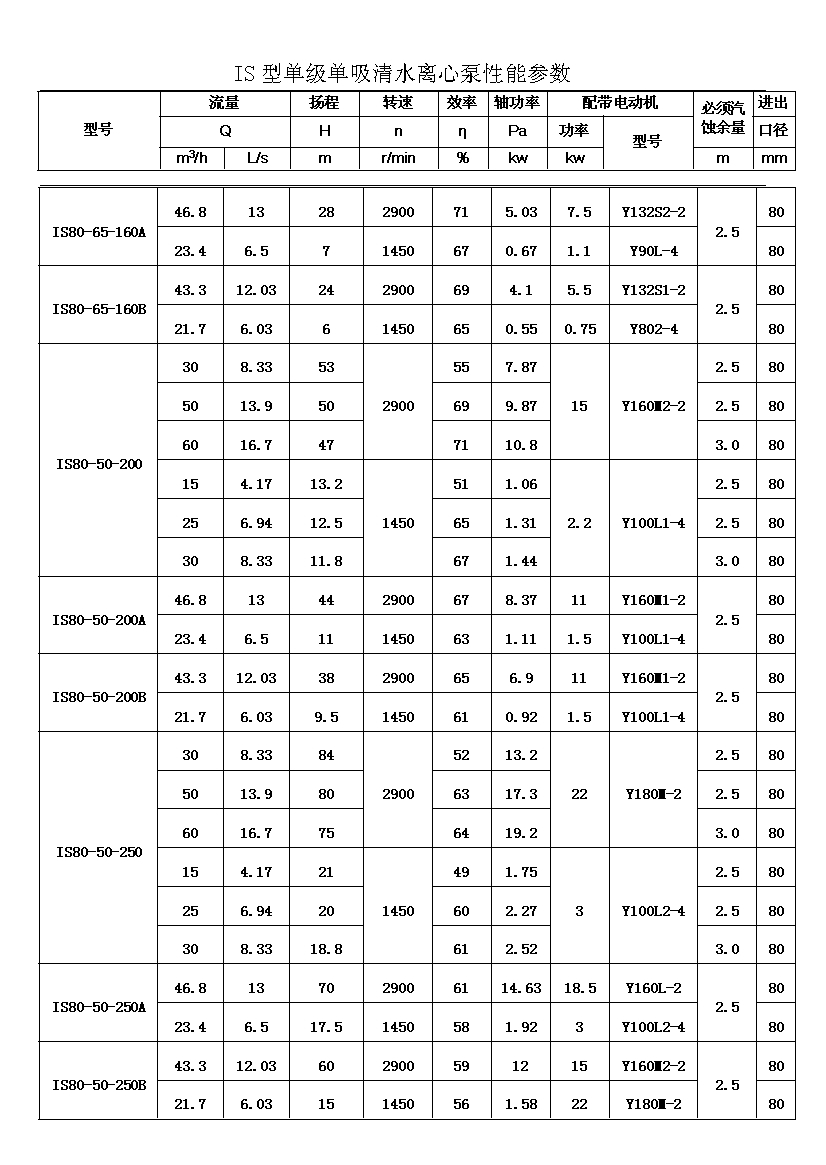

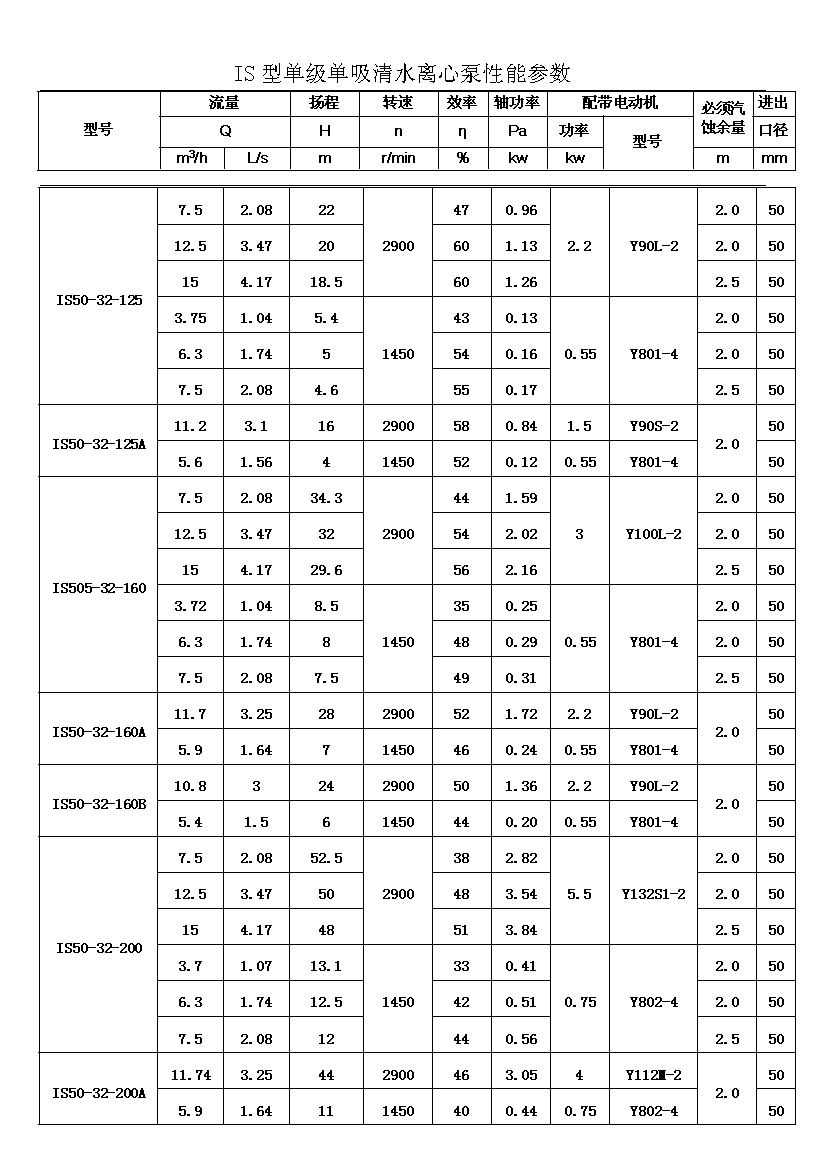

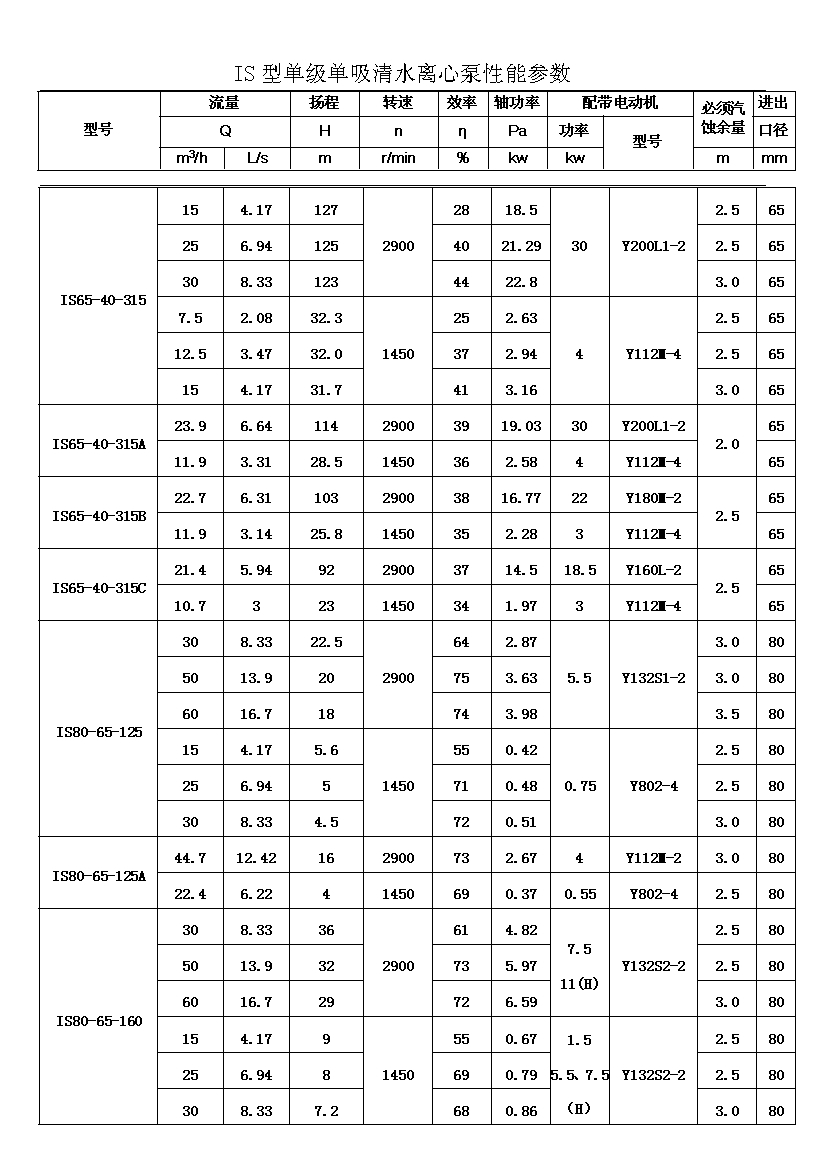

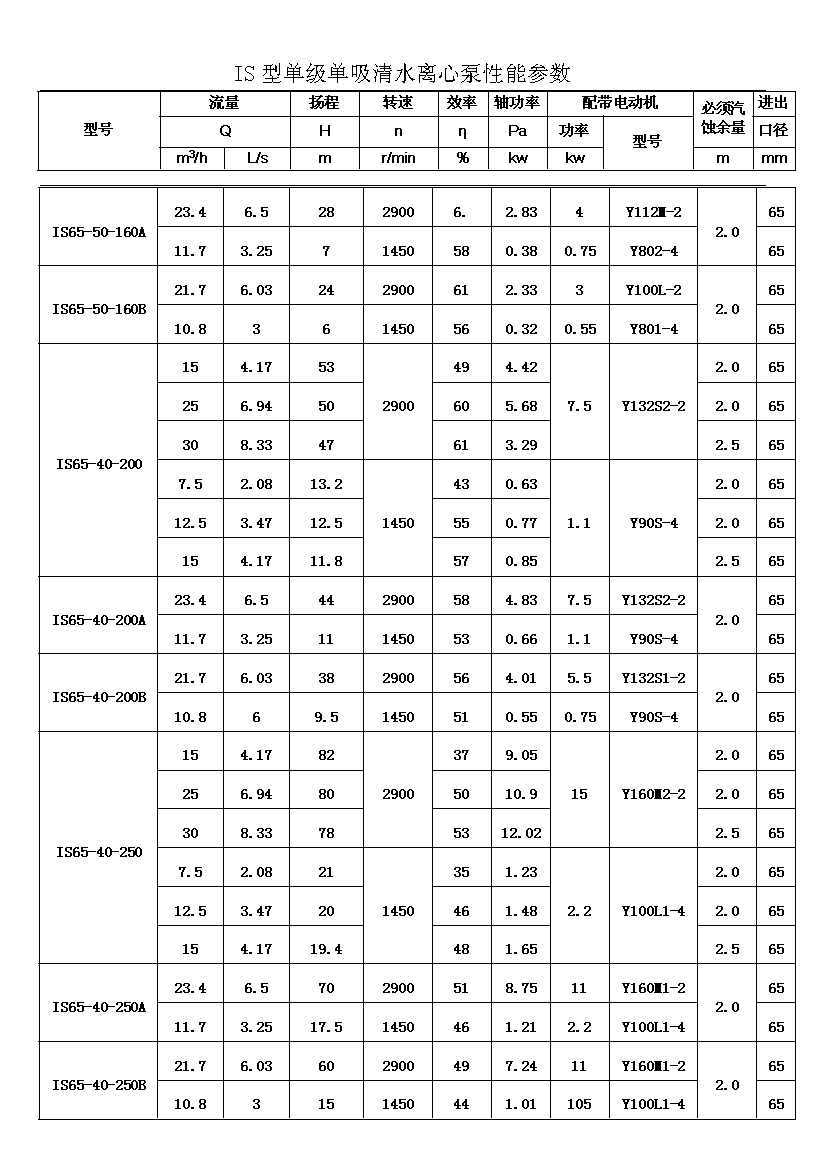

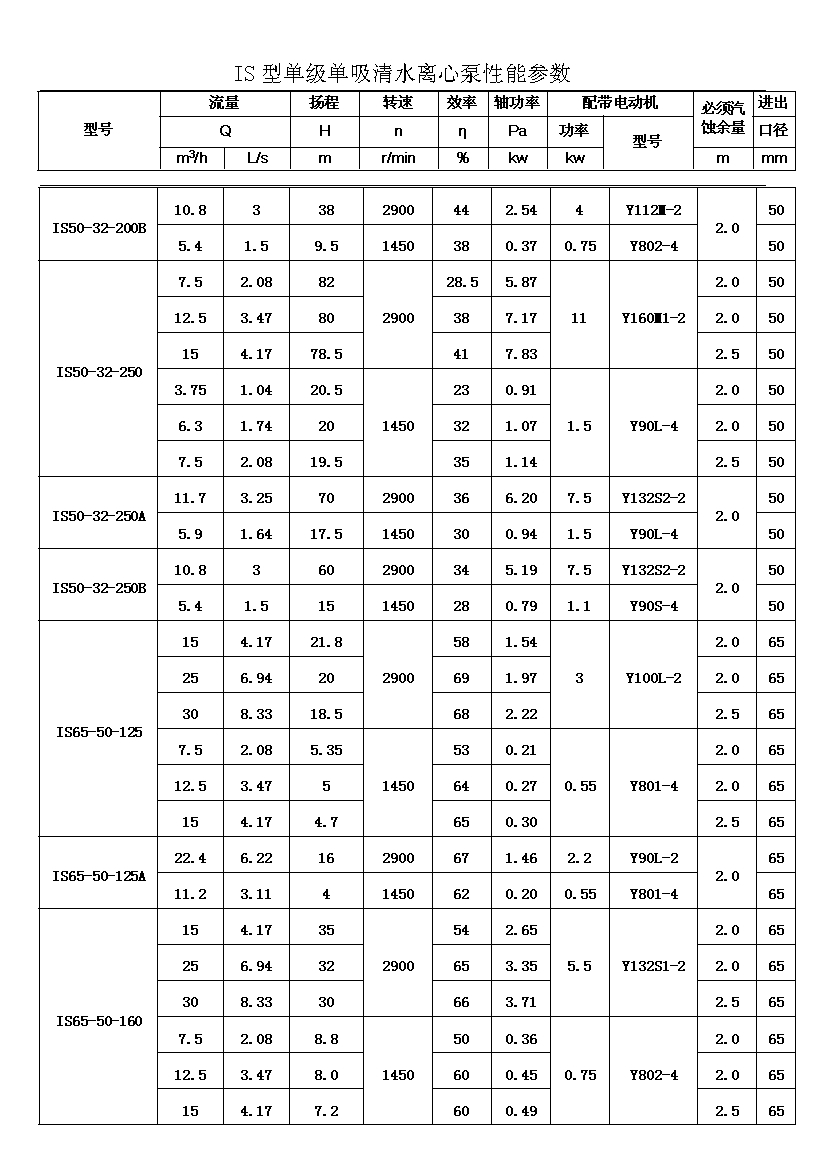

　　2.IS(R)性能范围(按设计点计)：

　　转速：2900r/min和1450r/min

　　进口直径：50-200mm

　　流量：6.3-400mm³/h

　　扬程：5-125m

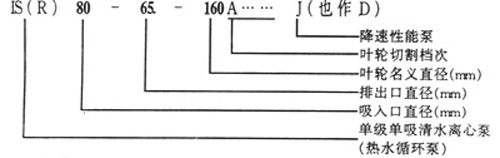

　　3.泵的标记(例如IS(R)80-65-160)：

　　

　　4.泵的选型：用户在选择水泵的规格时，应注意以下几点：

　　(1)选用水泵的流量应小于水井或其它水源的正常产水量，并适当考虑枯水季节。

　　(2)选用水泵的扬程应按实际需要的扬程，并考虑水泵的管路损失。

　　(3)选用水泵时应考试输送液体的温度，要小于规定的温度值。

　　(4)选用水泵时应考虑水泵的安装高度，即被吸液面至水泵轴线的垂直距离，要小于水泵规定的高度：

　　水泵安装高度Hsz的估算：

　　Hsz≤Hv-Fv-ΔHs-[NPSH]

　　Hsz≤10.09-ΔHs-[NPSH]

　　式中：Hv=10.33(m)标准大气压力。(水柱)

　　Fv=0.24(m)常温清水(20℃)的汽水压力(水柱)

　　ΔHs=吸入管路损失，据实际情况计算。

　　[NPSH]=允许的汽蚀余量。

　　[NPSH]=[NPSH]r+0.3(m)

　　[NPSH]r=性能参数表上给定的必需汽蚀余量。

　　五、结构特点

　　IS80-65-160A

　　IS-单级单吸清水离心泵

　　80-吸入口直径(mm)

　　65-排出口直径(mm)

　　A-叶轮外径经***次切割
