S、SH型单级双吸离心泵

  • 流量 : 3.7-1350m³/h
  • 扬程: 49-1800m
  • 电机功率: 3.7-1120kw

S、SH型单级双吸离心泵

  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 电机功率: 3.7-1120kw
在线询价

 7*24小时服务热线

13526967179
产品优势
产品优势
工作条件

产品介绍

一、产品概述

  吸离心泵、S,SH型单级双吸泵壳中开之离心泵,供抽送清水或物理化学类似于水的其它液体之用。被输送液体温度不得高于80℃。

  适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。

  二、型号意义



1483149227493301


  三、结构图



1483149228517471


  四、技术特性



1483149228116714


  五、结构特点

  本系列泵的吸入口和吐出口均在水泵轴心线下方,呈水平方向,并与轴线垂直。泵壳中开,泵盖用螺栓、定位销固定在泵体上,无需拆卸管路及原动机即可检修。泵的主要零件有泵体、泵盖、叶轮、轴、双吸密封环、轴套和轴承等。

  1、泵体、泵盖为铸铁制成,它们共同构成叶轮的工作室。泵体进出水法兰盘上有安装真空计和压力表的管螺孔,管径较低处有放水的管螺孔。

  2、叶轮为双侧进水,其形状对称,出厂时经静平衡试验。用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整。

  3、轴承采用两个单列向心球轴承,用油脂润滑。

  4、轴封采用软填料密封,水泵工作时少量高压水通过中开面止的梯形凹槽流入填料腔,起水封作用。填料的松紧程度,以液体能滴滴渗出为准。

  5、泵的转向:从驱动端看,水泵轴为顺时针方向旋转。根据需要也可生产逆时针旋转的泵,订货时应特殊提出。


型号意义

技术参数

结构特点

在线留言
100+ 客户的选择

Hundreds of customers to choose from

产品推荐
XBD-HY
流量:3.7-1350M3/H
扬程:49-1800m
SA SAP SAL系列单级双吸中开离心泵
流量:3.7-1350M3/H
扬程:49-1800m
AFB型耐磨蚀泵
流量:3.7-1350M3/H
扬程:49-1800m

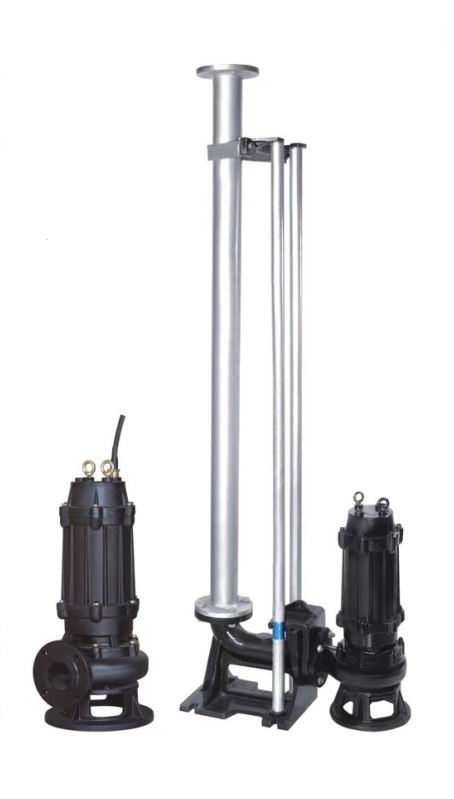

WQ系列污水污物潜水电泵
