概述

该系列泵系卧式单吸多级分段式离心泵,可供输送清水或物理化学性质类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水，也适用于工厂或城市高压给排水。输送介质温度为-20℃-150℃ ,进口允许压力小于0.6MPa。

该系列泵采用了国家推荐使用的高效节能产品的水力模式。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

我公司已通过ISO9001 : 2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系、产品质量有充分的保障。

型号说明

例: DG85-80x12

DG-多级锅炉给水泵

85-设计点流量为80mm³/h

80-设计点单级扬程为80m

12 -级数为1 2级

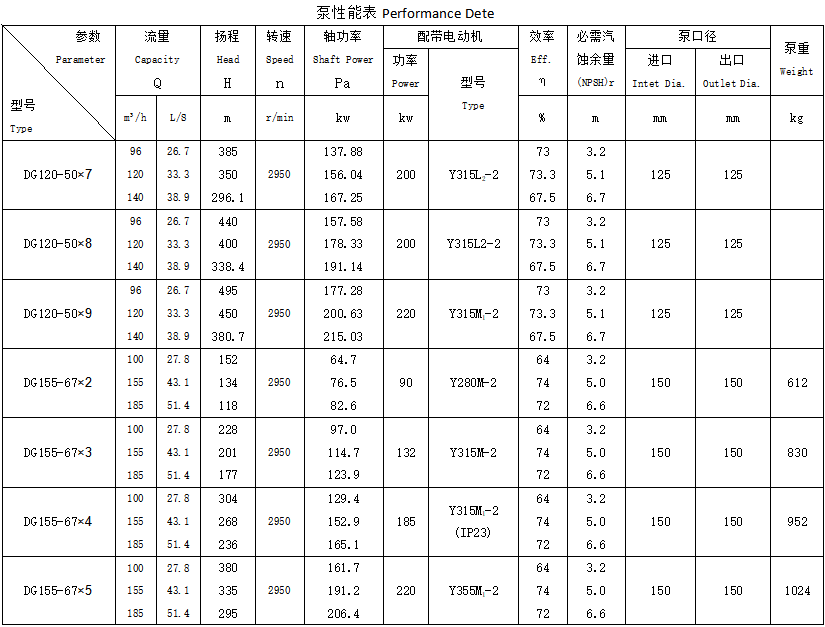

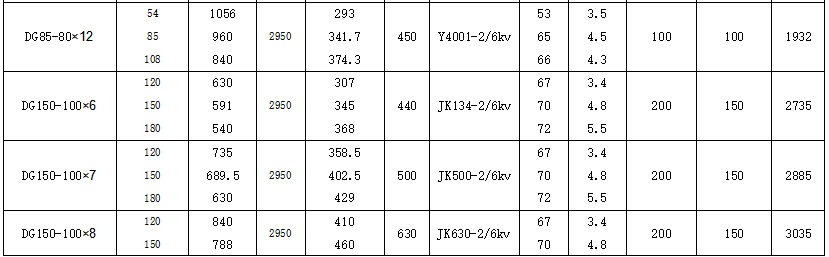

性能范围

流量：Q=3.75~ 185m3/h

扬程：H=50~ 684m（中低压）

     H=409~ 1056m（次高压）

    DG型泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。

    该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

    泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

    轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内, 箱内要通入一定压力的水，起水封、水冷或水润滑的作用。在轴封处装有可更换的轴套,保护泵轴。

次高压泵一般采用滑动轴承，稀油润滑结构，DG85-67、DG155-67型泵可采用滑动轴承、稀油润滑，也可采用滚动轴承、干油润滑结构，其余型号均采用滚动轴承、干油润滑结构。中、低压泵的主要零件材料一般采用优质铸铁，次高压泵主要零件采用铸钢或不锈钢。该系列泵通过弹性联轴器由原动机直接驱动，从原动机方向看，泵为顺时针方向旋转。

DG型中低压、次高压系列卧式多级锅炉给水泵
