排污泵

流量： 3.7-1350m³/h
扬程： 49-1800m
电机功率： 3.7-1120kw

排污泵

流量： 3.7-1350m³/h
流量： 3.7-1350m³/h
流量： 3.7-1350m³/h
流量： 3.7-1350m³/h
流量： 3.7-1350m³/h
电机功率： 3.7-1120kw

在线询价

7*24小时服务热线

13526967179

产品优势工作条件产品介绍型号意义技术参数结构特点

产品分类

产品优势

工作条件

产品介绍

产品概述

QW系列潜水式高效无堵塞排污泵是我公司开发的新产品，是电机与水泵同轴一体潜入介质中工作的水利机械，该产品结构先进、过流通道宽阔、排污能力强。该型泵输送介质温度不高于50℃,PH=4~10,通过固体颗粒直径为15-110mm,纤维长度为进口口径的5倍;广泛应用于市政工程建筑工程、厂矿企业排污及医院、宾馆、住宅区的污水排放。

该泵采用泵电一体,下泵式结构,大通道的叶轮流道设计;造型美观、设计合理、性能优良、使用维护方便、运行工况宽、经久耐用、安全可靠。QW型泵在WQ泵基础上,采用外带冷却水套,水泵自水冷却,可以脱水运行。QW型高效潜水无堵塞排污泵适用范围和使用条件

QW型无堵塞潜污泵适合于输送含有沙石、煤渣、尾矿、纤维等杂物的液体，主要用于冶金、矿山、火力发电厂等企业和建筑工地、污水处理厂、污水处理池的污水清除及输送，是传统污水泵的理想替代产品。

使用条件：

1．介质温度不超过50℃，密度为1.0-1.3kg/m³,PH值在5~9范围内。

2．无内自流循环冷却系统的泵，电机部分露出液面不超过1/2。

3．一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围内使用，应在订货时另行注明。

4．在运行过程中电机电流不得超过电机的额定电流。

QW型高效潜水无堵塞排污泵结构特点

QW潜污泵主要由底座、泵体、叶轮及潜水电机等组成;采用了独特的大通道叶轮结构,大大提高了通过污物的能力;采用内自流循环系统,利用介质冷却电机部分,使用更加安全可靠,可根据用户要求安装定子绕组温升保护、轴承温升保护、油室漏水保护等,以提高电泵的安全性;采用特殊设计的潜水电机,绝缘等级为F级,能在恶劣的条件下安全工作;可采用双导轨自动耦合安装装置,使机组的安装维修方便、快捷。

泵体叶轮：精心选择和匹配的泵体和叶轮,使流道通过性能好,效率高,功率曲线平坦,不易过载叶轮平衡精确,振动小,转动平稳

电机：专门设计的潜水电机,IP68防护,F级绝缘允许温升髙,而潜水冷却效果好,实际温升低,电机绝缘寿命更长。

电机冷却：电机的发热通过机壳散热,介质至少淹没电机定子机壳一半,才能可靠安全运行,带水套电机允许脱水运行。

轴封：采用两道独立的机械密封与流体动力密封组合的密封方式(专利技术),安全无泄漏。电机轴封采用二至三道串联的机械密封,形成多道可靠防线。一道在泵内介质中,有效地阻止水进入油室,另二道在油室中,防止油进入电机内。

传动：自电机端看泵为顺时针方向旋转。

QW型系列潜污泵的安装有移动式和固定式自动安装两种形式。在移动式安装形式中,用泵底座支承,出口弯管直接与软胶管连接,既简单又方便,泵很容易移至不同工地使用。该形式仅限于75kw以下泵。在固定安装形式中,泵与藕合装置相连,藕合底座固定于泵坑底部泵可以在导轨中上下移动。当泵放下时,藕合装置自动地与藕合底座藕合;而提升时,泵与藕合底座自动脱落。

油室：油室中充有合适的机械油,安装有两道机械密封,油室是防止介质从泵轴进入电机的一道屏障,阻止介质渗透入电杋,若第**道机封渗漏时,由油室缓冲介质不能直接进入电机。同时对两个独立机封摩擦面润滑冷却,使机封工作更可靠,此外还能带走下轴承的发热和电机一些热量。

轴承：下部轴承组成电杋水泵轴的可靠支承,根据泵工作时产生的径向、轴向力和脉动载荷的考虑,下部轴承可由一到三套不同轴承类型的轴承组成。确保机组平稳运转和较长寿命

电缆及其密封：

A、电缆为耐污水的橡套软电缆、电缆线芯界面按40℃环境温度及电机满载功率下长期可靠运行设计,若泵工作时,电机在非满载功率下或在环境40℃以下运行,使用寿命更长。

B、电缆橡胶套与电机压盖间有密封压紧装置,防止介质从电缆与电杋盖接口间渗入电机内腔。

C、电缆套与线芯间有橡胶硫化,能有效阻止介质从电缆护套进入电机。

电机外壳：机座、轴承座、机盖等组成电机外壳,各零件连接配合有可靠的静密封,每台都经严格的水压试验检査,以确保其水密性。

电泵内安全保护(客户需要时)：

A、漏水探头：安装于油室内,当渗漏介质到油室内,达到一定比例时报岀报警信号

B、热敏元件：安装在电机定子绕组内,若电机长时超载,电机绕组温度(或其他原因电机绕组发热)

达到一定值时,发出报警信号

外部控制系统(用户可自备)：

该泵可根据用户有要求配备水位自动控制装置,中间端子及全自动保护控制柜。配套专用电控柜能将泵内的各种信号进行处理,实现控制、保护、声光报警等功能和单泵、多泵的多种自动化控制。

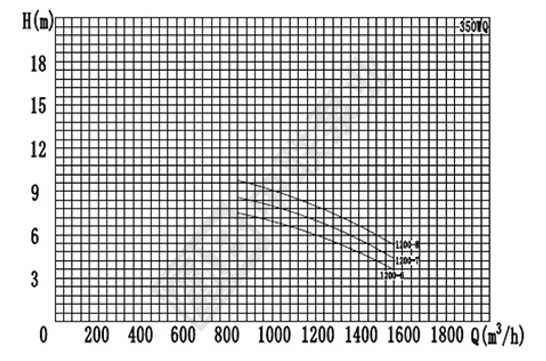

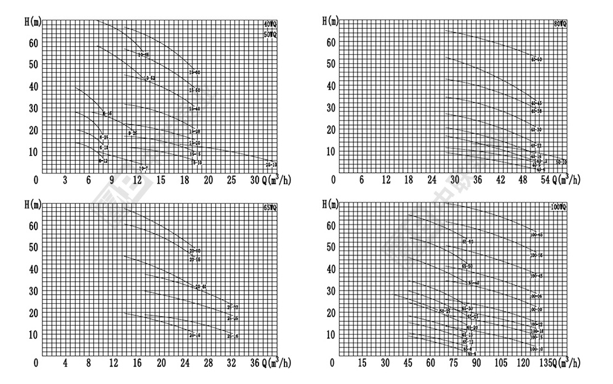

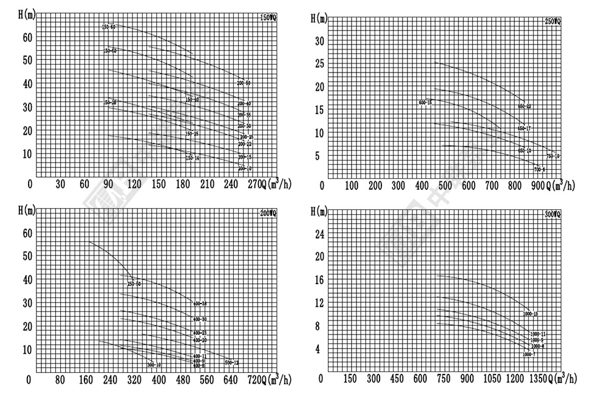

性能曲线和主要参数:性能曲线上曲线表示泵的推荐适用范围。当泵的流量介质变化时,须注意使用时轴功率在电机额定功率范围之内,当发现超载使用时,会发生电机烧毁事故。

性能参数

QW泵性能参数

型号/参数	流量(Q)	扬程(H)	转速(n)	配带电动机	效率(N)	出口口径	泵重
	m³/h	m	r/min	功率kw	%	mm	kg
25QW8-22-1.1	8	22	2900	1.1	38	25	42
32QW12-15-1.1	12	15	2900	1.1	40	32	42
40QW15-15-1.5	15	15	2900	1.5	45	40	52
40QW15-30-2.2	15	30	2900	2.2	45	40	55
50QW20-7-0.75	20	7	2900	0.75	54	50	50
50QW10-10-0.75	10	10	2900	0.75	56	50	50
50QW25-10-1.5	25	10	2900	1.5	56	50	60
50QW20-15-1.5	20	15	2900	1.5	55	50	55
50QW27-15-2.2	27	15	2900	2.2	56	50	60
50QW15-25-2.2	15	25	2900	2.2	56	50	60
50QW18-30-3	18	30	2900	3	56	50	70
50QW24-20-4.0	24	20	2900	4	58	50	85
50QW25-32-5.5	25	32	2900	5.5	60	50	100
50QW30-30-7.5	30	30	2900	7.5	53	50	110
50QW20-40-7.5	20	40	2900	7.5	56	50	110
65QW42-9-2.2	42	9	2900	2.2	55	65	60
65QW25-15-2.2	25	15	2900	2.2	52	65	60
65QW37-13-3.0	37	13	2900	3	55	65	70
65QW25-30-4.0	25	30	2900	4	58	65	85
65QW40-30-7.5	40	30	2900	7.5	58	65	110
65QW30-40-7.5	30	40	2900	7.5	56	65	110
65QW35-50-11	35	50	2900	11	60	65	200
65QW35-60-15	35	60	2900	15	63	65	230
80QW40-7-2.2	40	7	1450	2.2	52	80	75
80QW30-8-2.2	30	8	1450	2.2	45	80	75
80QW50-10-3	50	10	2900	3	58	80	85
80QW43-13-3	43	13	2900	3	50	80	85
80QW60-13-4	60	13	2900	4	65	80	90
80QW40-15-4	40	15	2900	4	57	80	90
80QW80-15-7.5	80	15	2900	7.5	71	80	135
80QW65-25-7.5	65	25	2900	7.5	56	80	135
100QW100-7-4	100	7	1450	4	72.5	100	130
100QW80-10-4	80	10	1450	4	62	100	130
100QW110-10-5.5	110	10	1450	5.5	66	100	155
100QW65-15-5.5	65	15	1450	5.5	59	100	150
100QW100-15-7.5	100	15	1450	7.5	67	100	170
100QW85-20-7.5	85	20	1450	7.5	68	100	170
100QW50-22-7.5	50	22	1450	7.5	63	100	170
100QW100-25-11	100	25	1450	11	66	100	270
100QW70-22-11	70	22	1450	11	59	100	270
100QW50-35-11	50	35	1450	11	67	100	270
100QW87-28-15	87	28	1450	15	68	100	300
100QW100-30-15	100	30	1450	15	63	100	300
100QW100-35-18.5	100	35	1450	18.5	65	100	300
125QW130-15-11	130	15	1450	11	62	125	320
125QW130-20-15	130	20	1450	15	63	125	330
150QW140-7-5.5	140	7	1450	5.5	72	150	180
150QW120-10-5.5	120	10	1450	5.5	70	150	180
150QW210-7-7.5	210	7	1450	7.5	75	150	190
150QW145-9-7.5	145	9	1450	7.5	63	150	190
150QW110-15-7.5	110	15	1450	7.5	72	150	190
150QW200-10-15	200	10	1450	15	64	150	300
150QW180-15-15	180	15	1450	15	65	150	300
150QW140-18-15	140	18	1450	15	65	150	300
150QW200-14-18.5	200	14	1450	18.5	68	150	400
150QW180-20-18.5	180	20	1450	18.5	68	150	400
150QW150-25-18.5	150	25	1450	18.5	68	150	400
150QW200-22-22	200	22	1450	22	73	150	430
150QW180-25-22	180	25	1450	22	76	150	430
150QW130-30-22	130	30	1450	22	75	150	430
150QW250-22-30	250	22	1450	30	73	150	500
150QW180-30-30	180	30	1450	30	73	150	500
150QW200-30-37	200	30	1450	37	70	150	600
150W0150-35-37	150	35	1450	37	63	150	600
150QW160-45-37	160	45	1450	37	65	150	650
200QW360-6-11	360	6	1450	11	72	200	450
200QW300-7-11	300	7	1450	11	73	200	450
200QW400-7-15	400	7	1450	15	78	200	480
200QW250-11-15	250	11	1450	15	74	200	480
200QW300-10-18.5	300	10	1450	18.5	72	200	480
200QW250-15-18.5	250	15	1450	18.5	72	200	480
200QW400-10-22	400	10	1450	22	76	200	500
200QW310-13-22	310	13	1450	22	62	200	500
200QW300-15-22	300	15	1450	22	73	200	500
200QW400-13-30	400	13	1450	30	73	200	650
200QW360-15-30	360	15	1450	30	75	200	650
200QW250-22-30	250	22	1450	30	71	200	680
200QW350-25-37	350	25	1450	37	75	200	800
200QW400-25-45	400	25	1450	45	75	200	920
200QW380-28-45	380	28	1450	45	70	200	920
200QW250-35-45	250	35	1450	45	69	200	920
200QW400-30-55	400	30	1450	55	70	200	1000
200QW250-40-55	250	40	1450	55	69	200	1000
200QW350-40-75	350	40	1450	75	68	200	1050
250QW600-9-30	600	9	980	30	74	250	850
250QW500-10-30	500	10	980	30	71	250	850
250QW700-10-37	700	10	1450	37	81	250	850
250QW600-12-37	600	12	1450	37	78	250	850
250QW600-15-45	600	15	1450	45	75	250	950
250QW600-20-55	600	20	1450	55	73	250	1300
250QW700-20-75	700	20	1450	75	78	250	1500
250QW600-25-75	600	25	1450	75	73	250	1500
250QW600-30-90	600	30	1450	90	72	250	1600
300QW900-8-37	900	8	980	37	81	300	1380
300QW800-12-45	800	12	980	45	76	300	1500
300QW500-15-45	500	15	980	45	70	300	1500
300QW800-15-55	800	15	980	55	73	300	1550
300QW600-20-55	600	20	980	55	75	300	1550
300QW800-20-75	800	20	980	75	78	300	1600
300WQ1100-14-75	1100	14	1460	75	78	300	1700
300QW950-10-45	950	10	980	45	83	300	1700
300QW950-17-90	950	17	1460	90	71	300	1700
300QW950-20-90	950	20	980	90	80	300	1700
300QW1000-25-110	1000	25	1450	110	82	300	2000
300QW800-32-110	800	32	1450	110	76	300	2000
300QW800-36-132	800	36	1450	132	76	300	2000
350QW1200-8-45	1200	8	980	45	84	350	1350
350QW1100-10-55	1100	10	980	55	84	350	1380
350QW1300-12-75	1300	12	980	75	83	350	1450
350QW1500-10-75	1500	10	1460	75	79	350	2000
350QW1500-15-90	1500	15	980	90	82	350	2000
350QW1200-18-90	1200	18	980	90	83	350	2000
350QW1100-28-132	1100	28	980	132	83	350	2520
350QW1000-36-160	1000	36	740	160	78.5	350	2880
400QW1760-7.5-55	1760	7.5	580	55	82.3	400	2000
400QW1300-10-55	1300	10	580	55	82	400	2000
400QW2600-6-75	2600	6	740	75	78	400	1750
400QW1500-10-75	1500	10	980	75	82.1	400	1750
400QW2200-9-110	2200	9	980	110	80	400	2100
400QW2000-15-132	2000	15	740	132	85.5	400	2520
400QW1600-20-132	1600	20	740	132	82	400	2520
400QW1700-22-160	1700	22	980	160	82	400	2880
400QW1500-23-160	1500	23	980	160	83.5	400	2880
400QW2000-22-200	2000	22	980	200	82	400	3150
400QW1700-30-200	1700	30	980	200	83.5	400	3150
400QW1800-32-250	1800	32	740	250	82	400	3250
400QW2000-30-280	2000	30	740	280	82.5	400	3250
500QW2500-10-110	2500	10	740	110	82	500	2100
500QW2000-15-110	2000	15	740	110	83	500	2100
500QW2800-10-132	2800	10	740	132	82	500	2250
500QW3600-10-160	3600	10	740	160	83	500	2280
500QW2600-15-160	2600	15	740	160	83	500	2280
500QW2000-20-160	2000	20	740	160	82	500	2280
500QW3000-15-200	3000	15	740	200	82	500	2280
500QW2500-20-200	2500	20	740	200	78	500	2280
500QW2800-18-220	2800	18	740	220	83	500	2350
500QW2400-22-220	2400	22	740	220	84	500	2350
500QW4000-15-250	4000	15	980	250	84	500	2650
500QW2600-24-250	2600	24	980	250	82	500	2650
550QW3000-12-160	3000	12	740	160	85	550	2380
550QW4200-10-185	4200	10	740	185	82	550	2380
550QW3000-16-220	3000	16	740	200	85	550	2500
550QW5000-10-220	5000	10	740	220	84	550	2500
600QW3500-12-185	3500	12	740	185	85	600	2580
600QW5500-10-250	5500	10	740	250	83	600	2580
600QW3750-17-250	3750	17	740	250	85	600	2580
600QW6000-10-280	6000	10	740	280	84	600	2600
700QW9000-6-250	9000	6	740	250	82	700	2800
700QW10000-6-280	10000	6	740	280	83	700	2800
