结构特点　泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装在管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。叶轮直接安装在电机的加长轴上，轴向尺寸短、泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。安装检修方便面，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。可根据管路布置的要求采用泵的竖式和横式安装。系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格

　　一、产品概述

　　ISG型单级立式管道泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式泵、增压泵、热水泵、循环泵、增压泵等，是本单位科技人员联合国内水泵专家选用***水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水泵、高温泵、腐蚀性化工泵、油泵。ISG型单级立式管道泵具有高效节能、噪音低、性能可靠等优点。符合较新国家机械部JB/T53058-93的标准要求，按国际ISO2858标准设计制造。

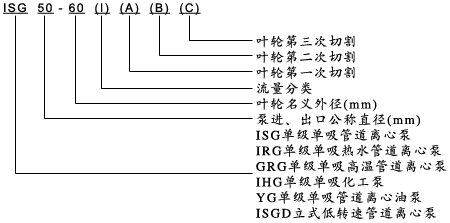

　　二、型号意义

　　

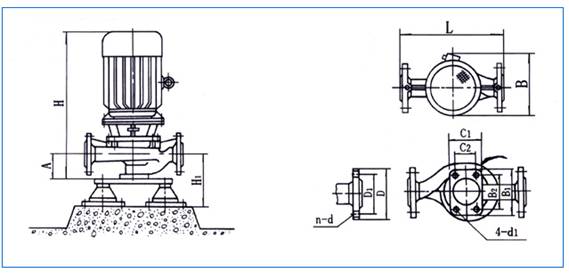

　　三、结构图

　　

　　四、技术特性

　　1、ISG型单级立式管道泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

　　2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

　　3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

　　4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

　　5、ISG型单级立式管道泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

　　6、ISG型单级立式管道泵可根据管路布置的要求采用泵的竖式和横式安装。
