D型卧式多级泵

  • 流量: 3.75-840m³/h
  • 扬程: 19~680m

D型卧式多级泵

  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 电机功率: 3.7-1120kw
在线询价

 7*24小时服务热线

13526967179
产品优势
产品优势
工作条件

产品介绍

概述

该系列泵系卧式单吸多级分段式离心泵,采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长安装维修方便等优点。

可供输送不含固体颗粒磨料、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。也可通过改变泵的材质或泵过流部分的材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀或含磨料的介质等。

我公司已通过ISO9001 : 2000质量体系认证产品的设计、生产与服务具有严格规范的控制体系,产品质量有充分保障。

卧式多级离心泵按其使用范围主要分为以下几个类型:

DD型泵供输送不含固体颗粒、温度低于80的清水或物理化学性质类似于清水的液体。适合于矿山工厂和城市给排水工程之用。

DF DF型泵供输送不含固体颗粒、温度为- 20~ 105的腐蚀性液体,泵进口允许在压力小于0.6MPa用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用和石油产品。

另外,本公司能根据用户需求实现该系列泵出口的结构及功能。

   型号说明

DDFDY46-30x4

D-多级心清水泵

DF-多级耐腐蚀离心泵

DY-多级离心油泵

46-设计点流量为46m³/h

30-设计点单级扬程为30m

4-级数为4

100D16x3

100-泵吸入口直径为100mm

D-多级离心清水泵

16-泵设计点单级扬程为16m

3-级数为3

    性能范围

流量Q=3.75-840m³/h

扬程 H=19~680m

DDFDY型泵具有相同的性能参数和安装尺寸.

型号意义

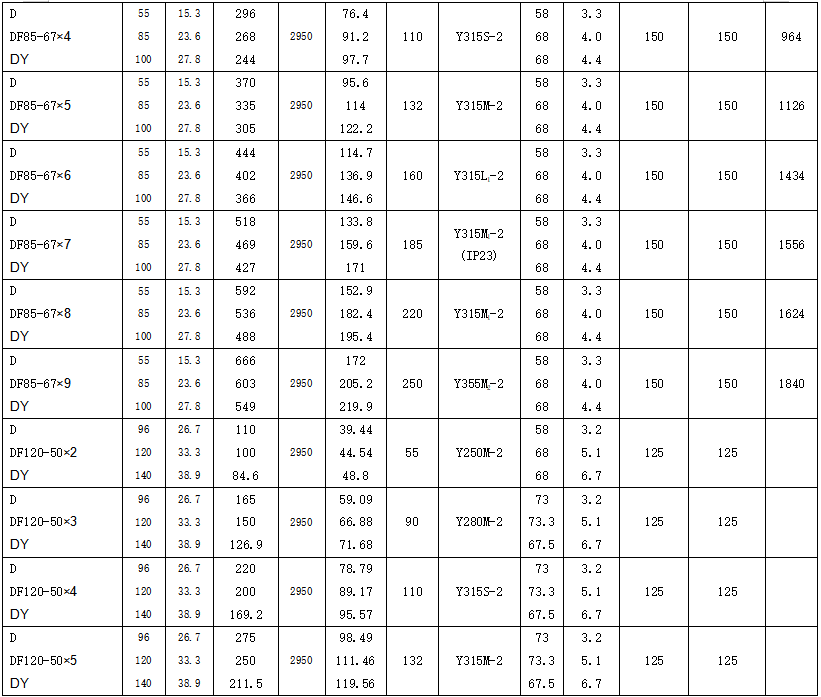

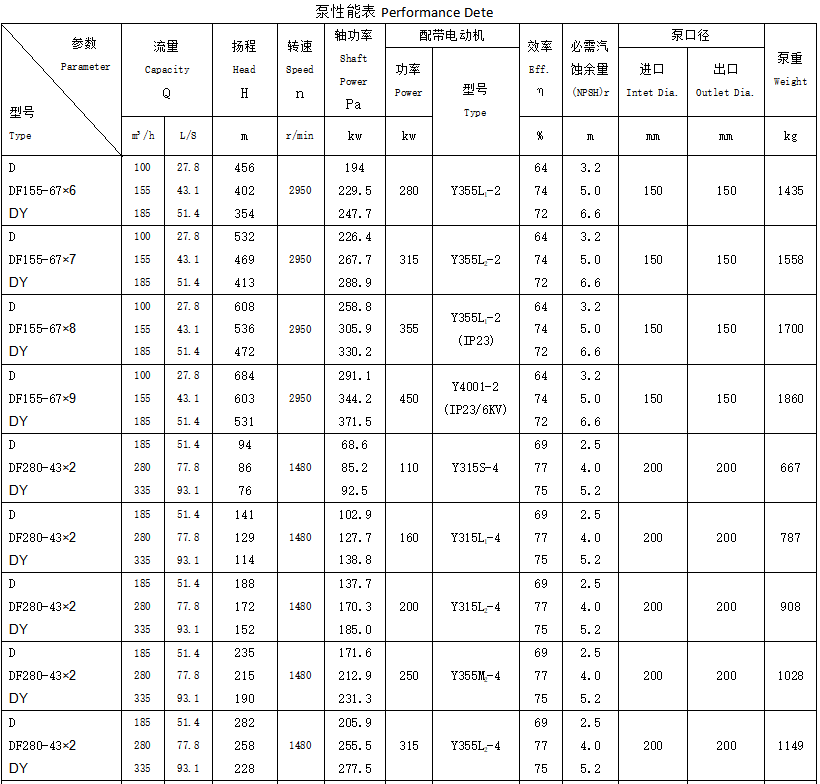

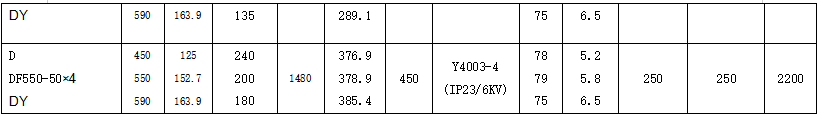

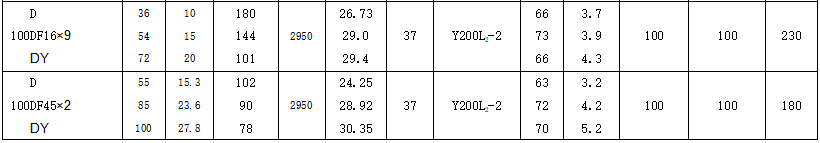

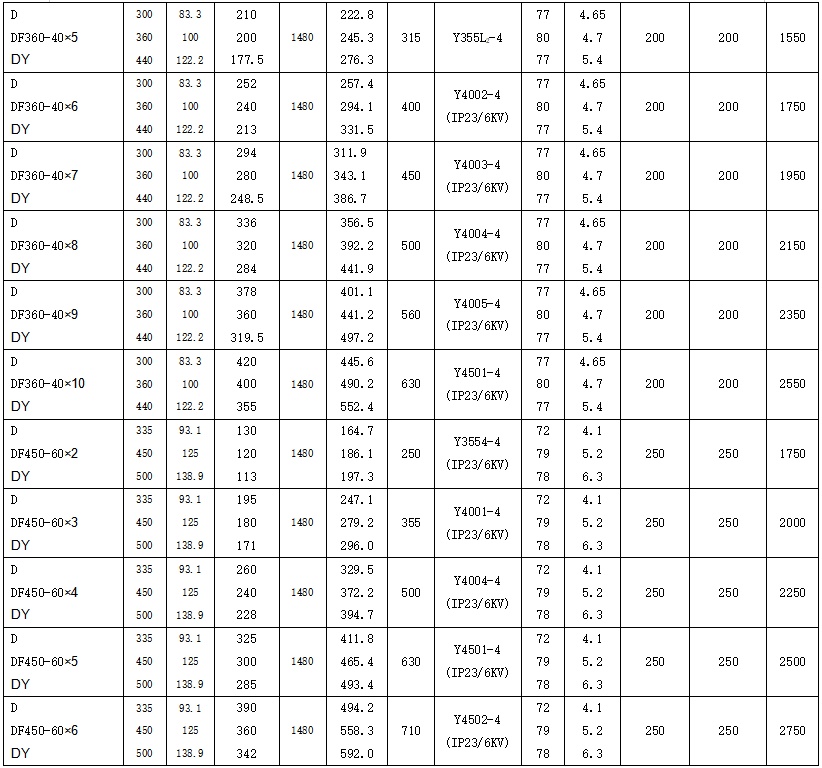

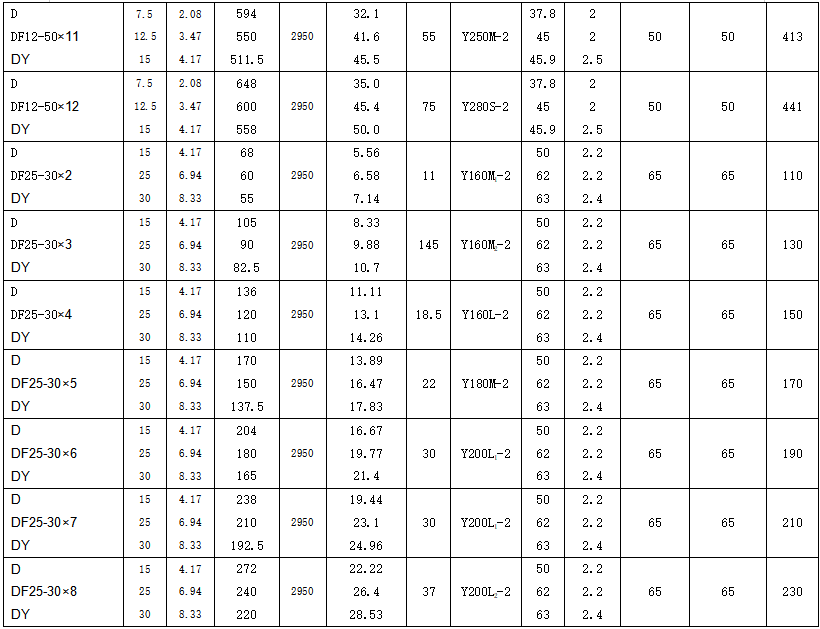

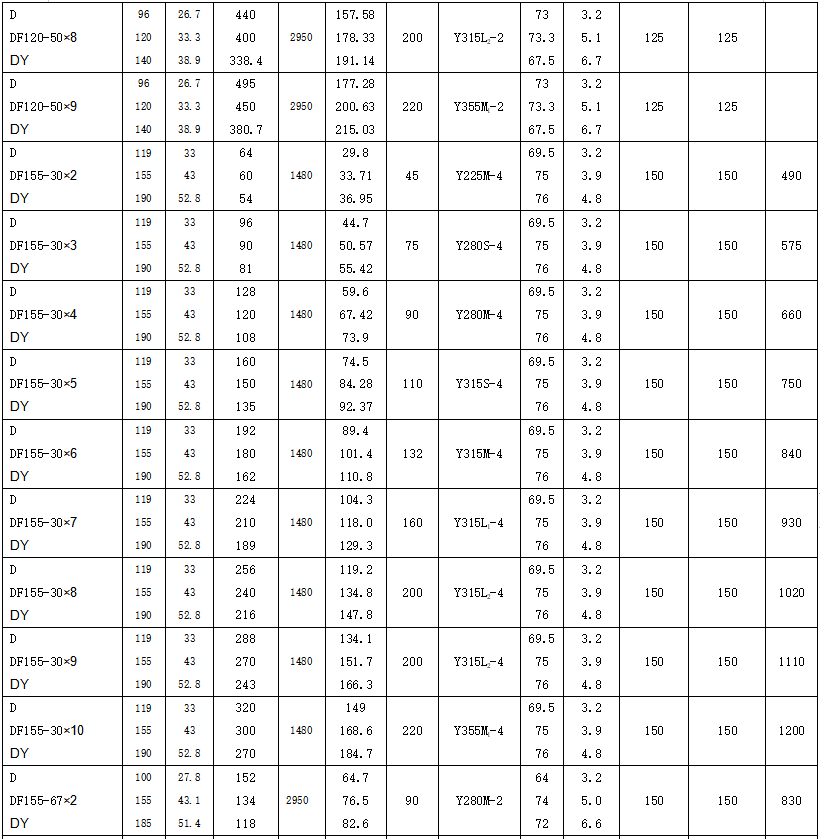

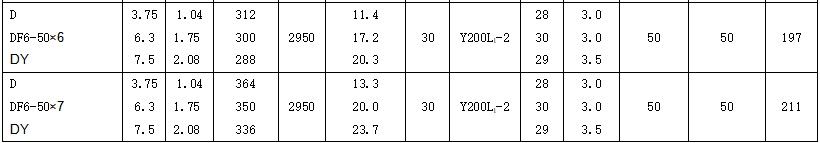

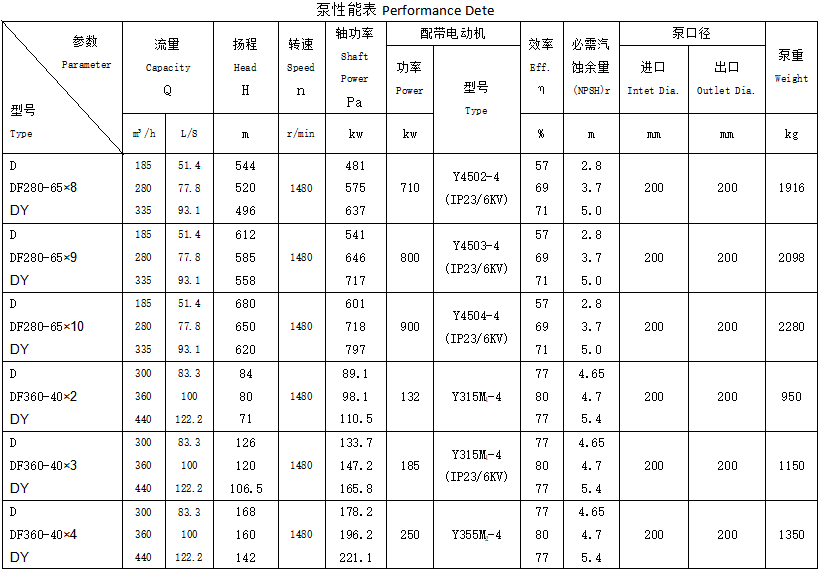

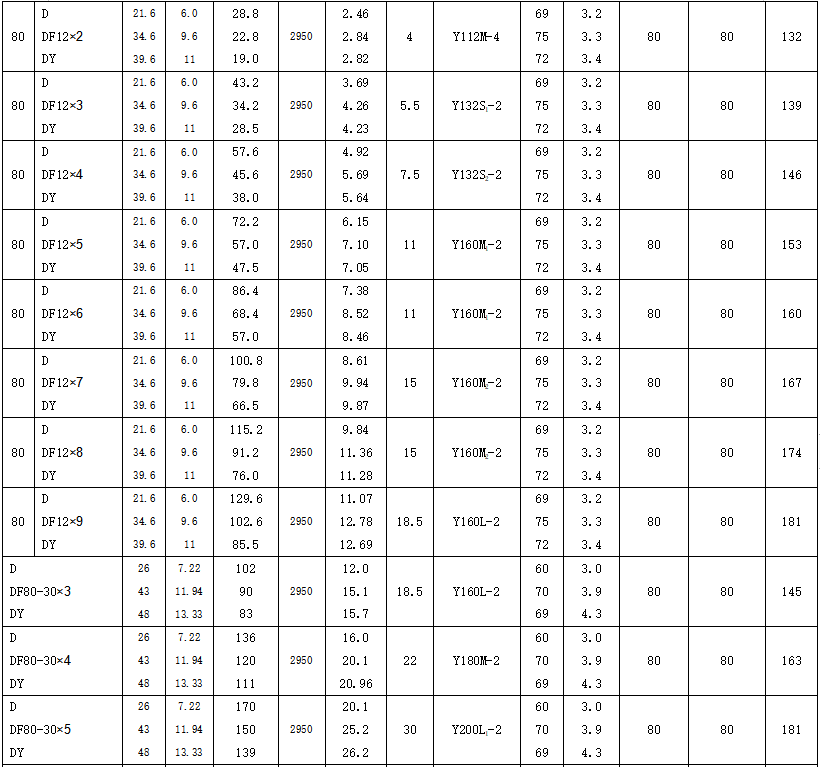

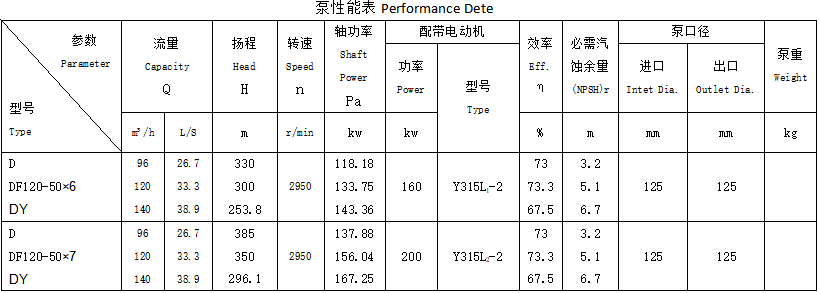

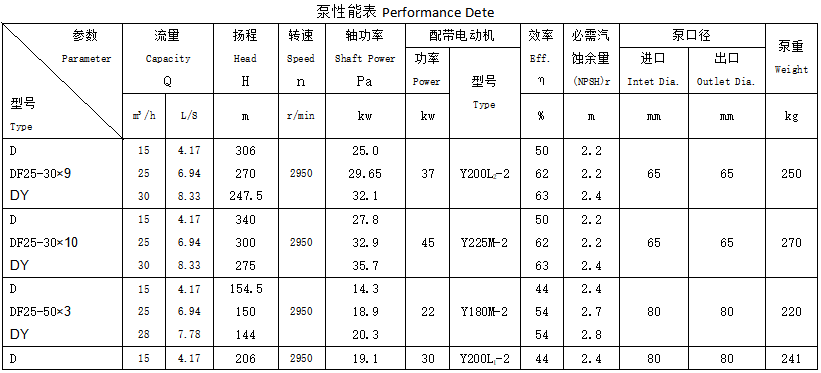

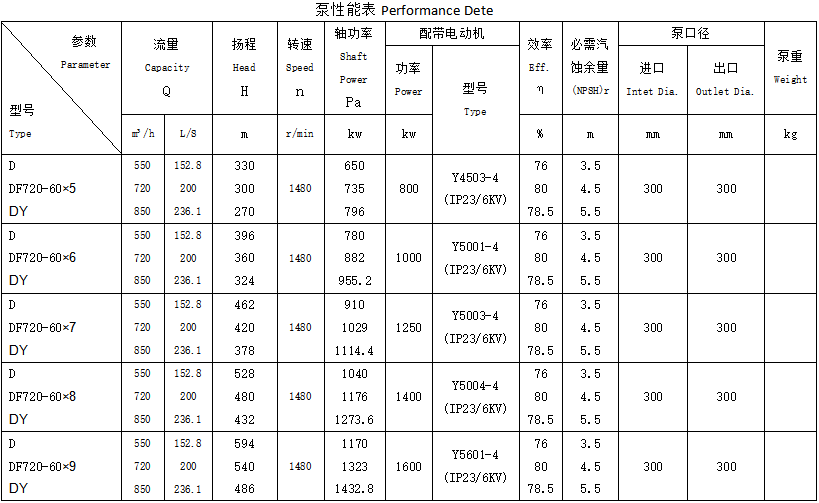

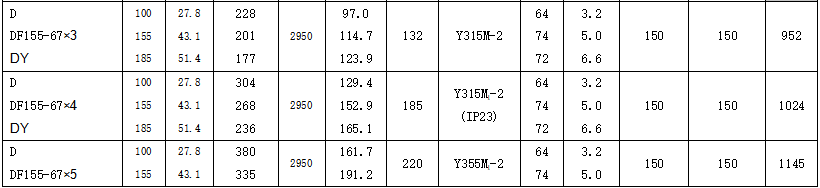

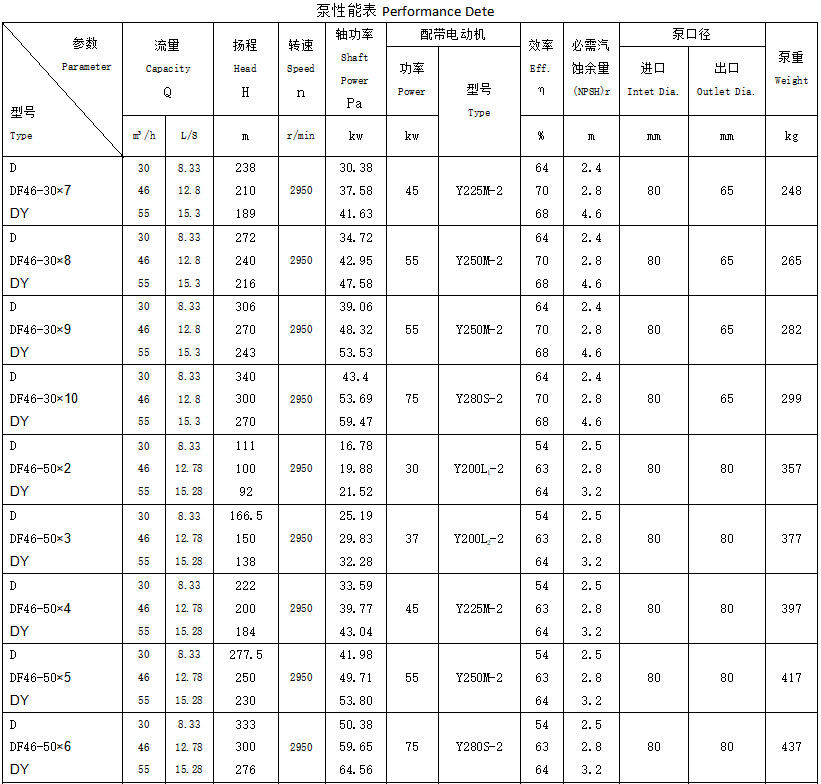

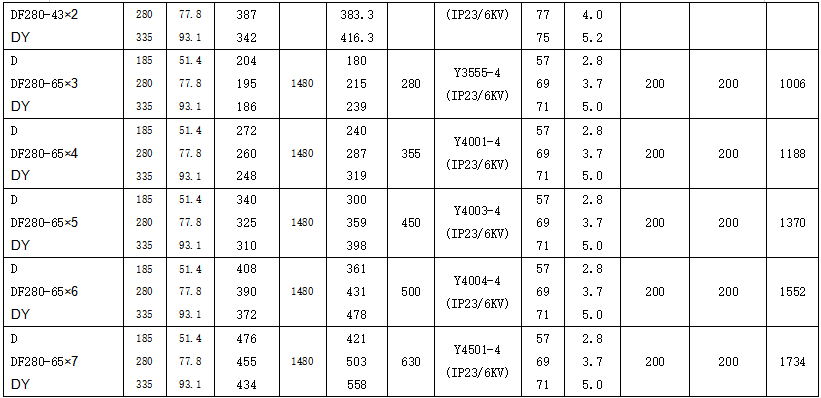

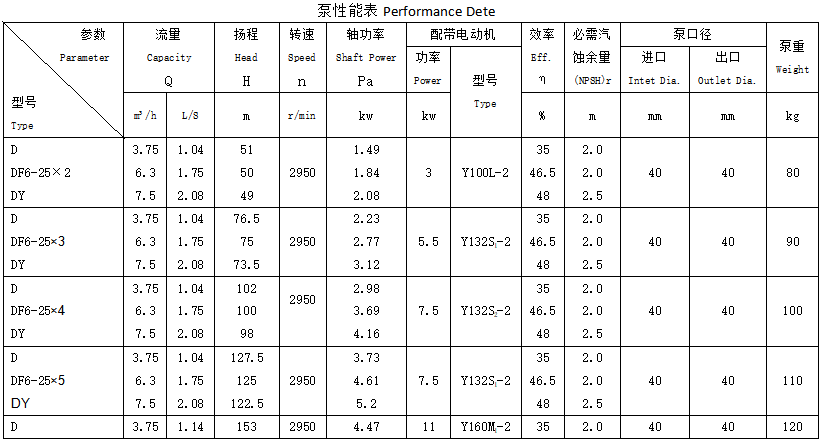

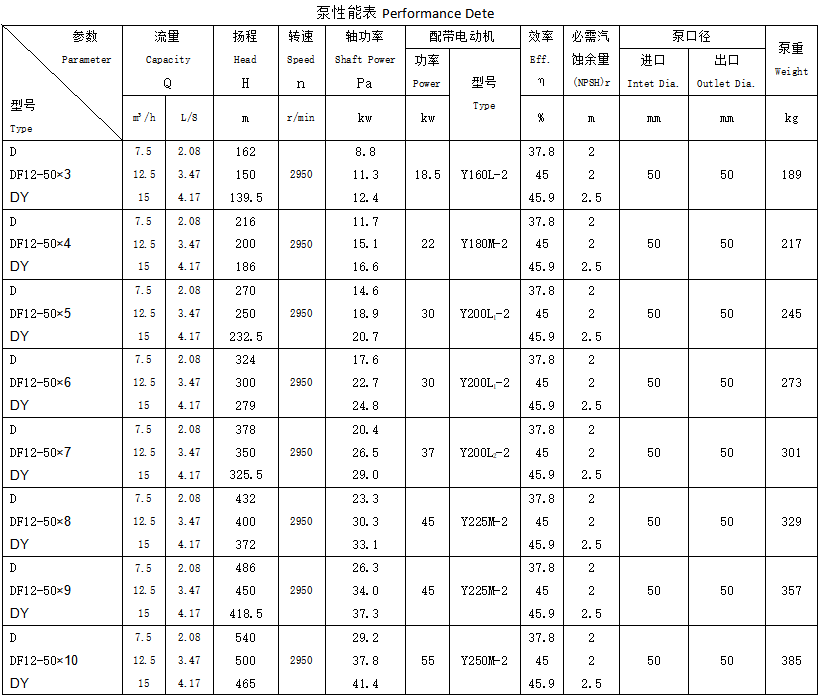

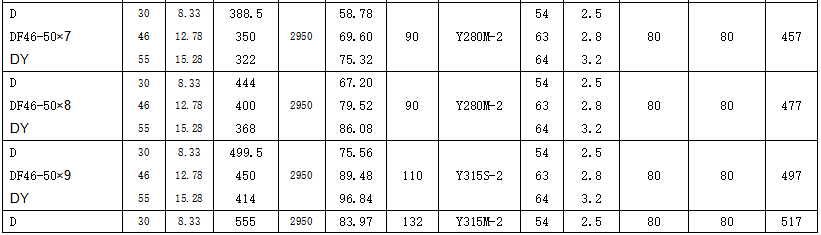

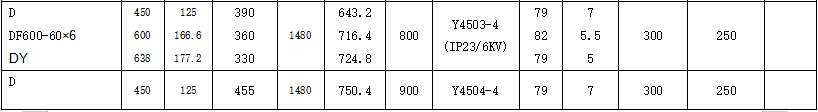

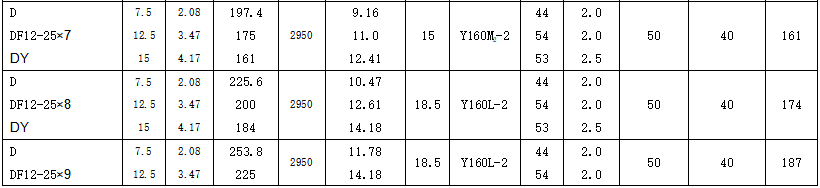

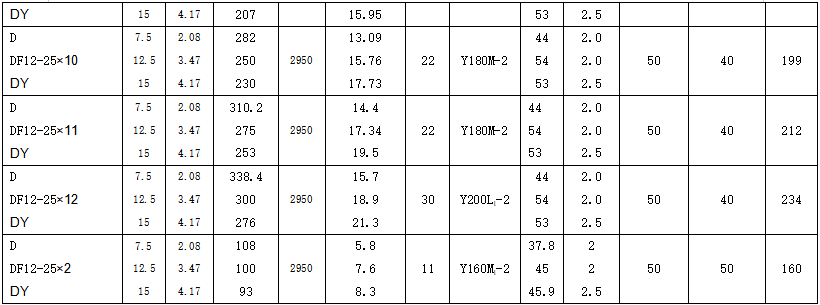

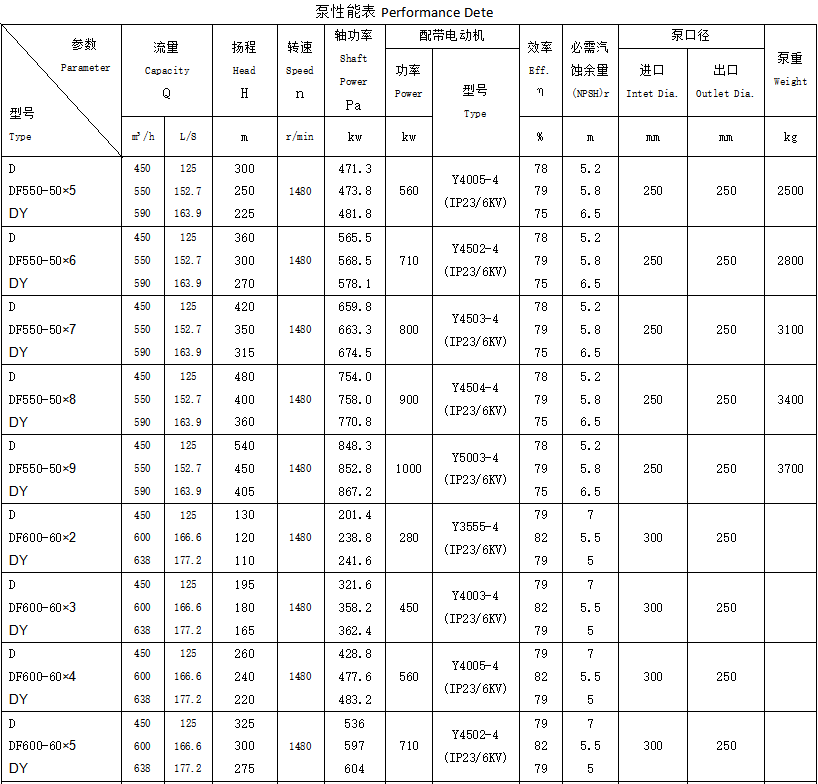

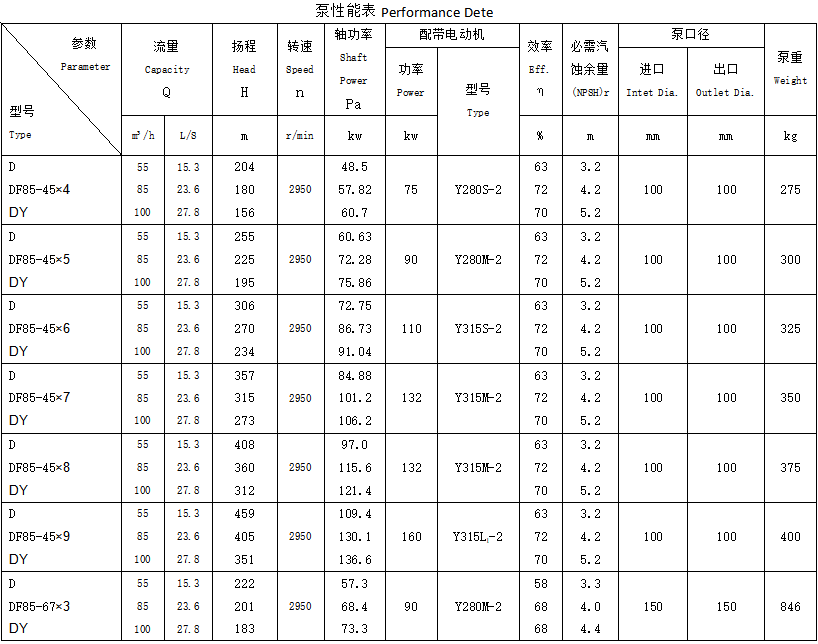

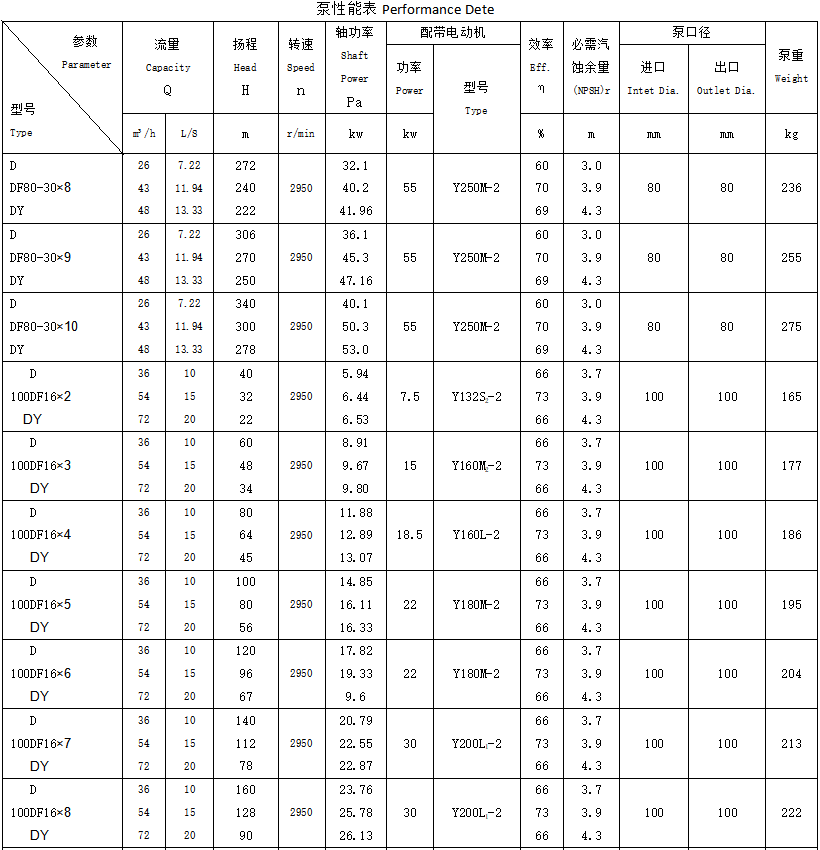

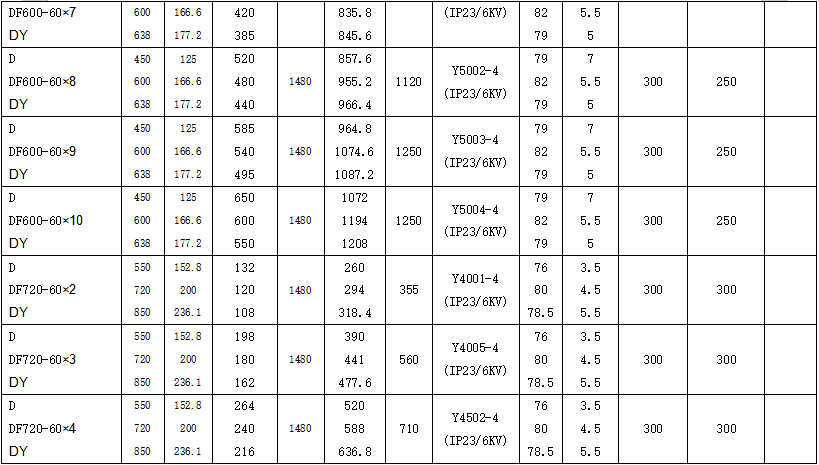

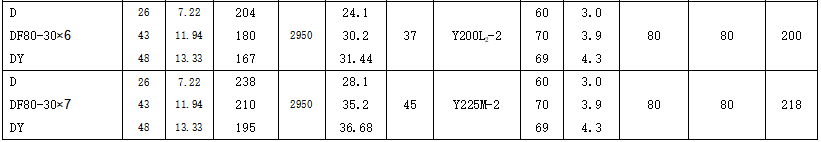

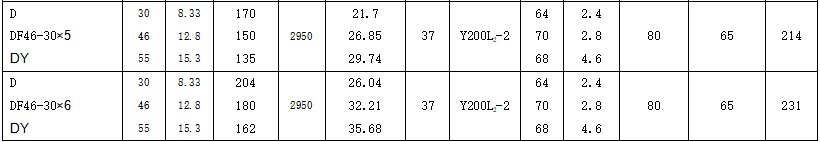

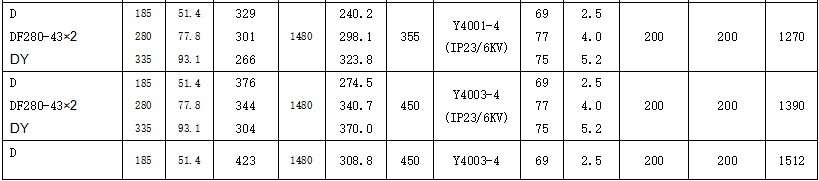

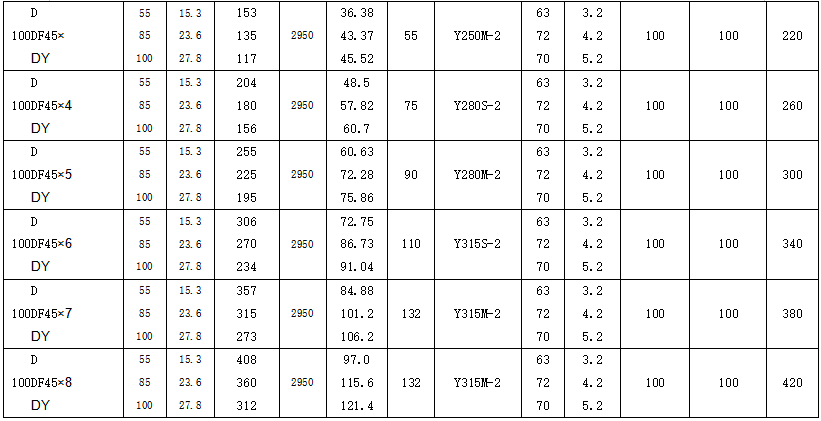

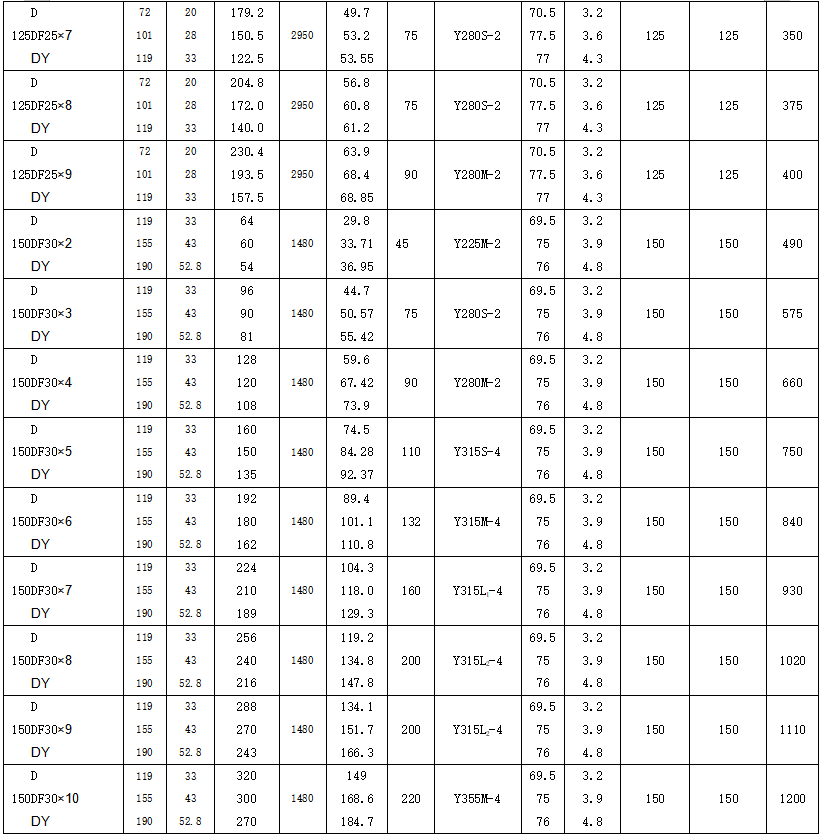

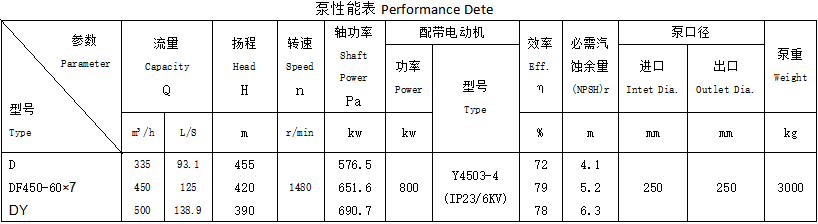

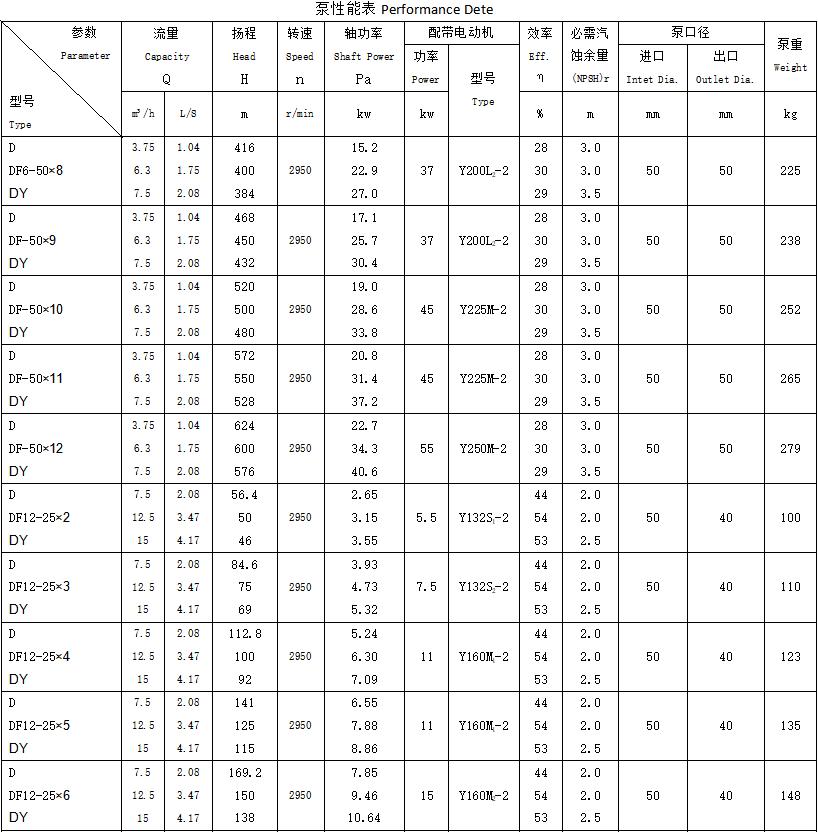

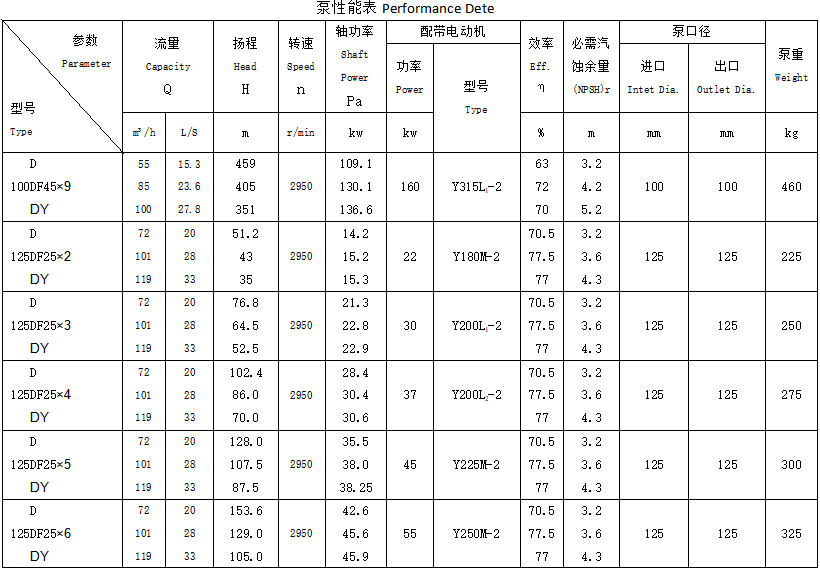

技术参数










































结构特点

 结构特点

    D DF DY型泵系卧式、 单吸、分段式多级离心泵吸入口为水平方向吐出口为与水平垂直向上。泵的进水段、中段、 出水段、 轴承体等泵壳体部分通过拉紧螺栓联成一体,并根据泵的扬程选择泵的级数。可根据用户需求变换水泵进出口方向。

    该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。 整个转子由两端滚动轴承或滑动轴承支承,轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行自润滑,循环水冷却。

    泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环,导叶套等进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

    轴的密封形式有机械密封盒填料密封两种。D型泵大多采用填料密封,DFDY型泵般采用机械密封,泵采用料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴滴渗出为宜泵各种密封元件装在密封腔内,腔内要通入一定压力的水,起水封、水冷或水润滑作用,在轴封处装有可更换的轴套,以保护泵轴。

   该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看,泵为顺时针方向旋转。


DDFD型系列卧式多级离心泵


在线留言
100+ 客户的选择

Hundreds of customers to choose from

产品推荐
DG多级
流量:3.7-1350M3/H
扬程:49-1800m

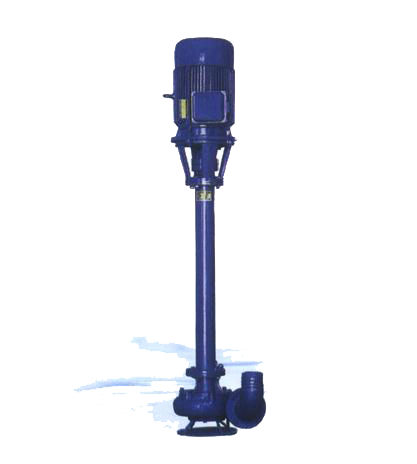

WNL型立式污水泥浆泵
