MD型矿用耐磨多级泵

  • 流量: 3.75 -840m3/h
  • 扬程: 19-684m

MD型矿用耐磨多级泵

  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 流量 : 3.7-1350m³/h
  • 电机功率: 3.7-1120kw
在线询价

 7*24小时服务热线

13526967179
产品优势
产品优势
工作条件

产品介绍

◎概述

该系列泵采用国家推荐使用的高效节能产品的水力模型。经我公司不断更新研发,具有效率高,性能范围广、运转安全和平稳、噪音低、安装维修方便、运行寿命长等优点,产品性能可靠。

该系列泵主要用于矿山,其过流部件及易损坏件均采用耐磨材质,可供输送固体颗粒含量15%,粒度≤5mm,温度在80以下的中性矿井及类似的其他污水。

◎型号说明

: MD280-43x6               : 150MD30x3

MD-耐磨多级离心泵           150-泵吸入直径为150mm

280-泵设计点流量280m3/h     MD-耐磨多级离心泵

43-泵设计点单级扬程为43m    30-泵设计点单级扬程为30m

6-泵级数为6级               3-泵级数为三级

◎性能范围

流量: Q=3.75 -840m3/h

扬程: H=19-684m

泵吸入、排出口直径40-300mm


MD (P) 型煤矿用自平衡型耐磨多级离心泵

◎产品性能范围及适用范围

MD (P)型煤矿用自平衡型耐磨多级离心泵,是我公司在MD型耐磨多级离心泵的基础上,改进设计的一种自平衡型多级离心泵,该系列泵高效节能、耐磨可靠、寿命长,特别适用于矿山排水,抽送固体颗粒含量不大于1.5% (颗粒直径小于0.5mm )的矿井水及其它类似液体,液体温度不高于80℃。性能范围:流量85m3/h~580m3/h,单级扬程为30~93米。

型号意义

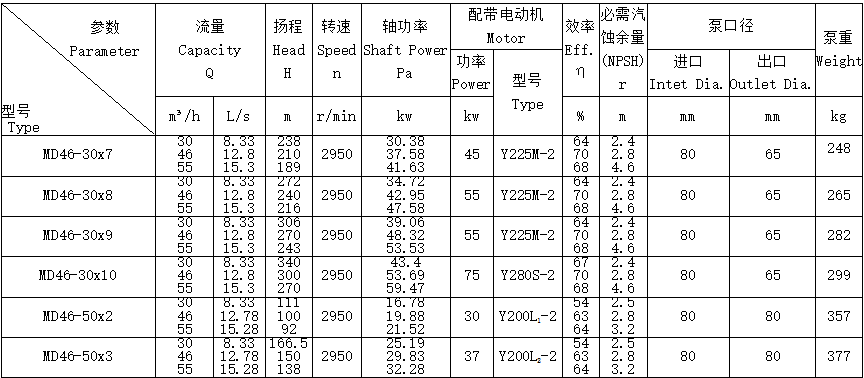

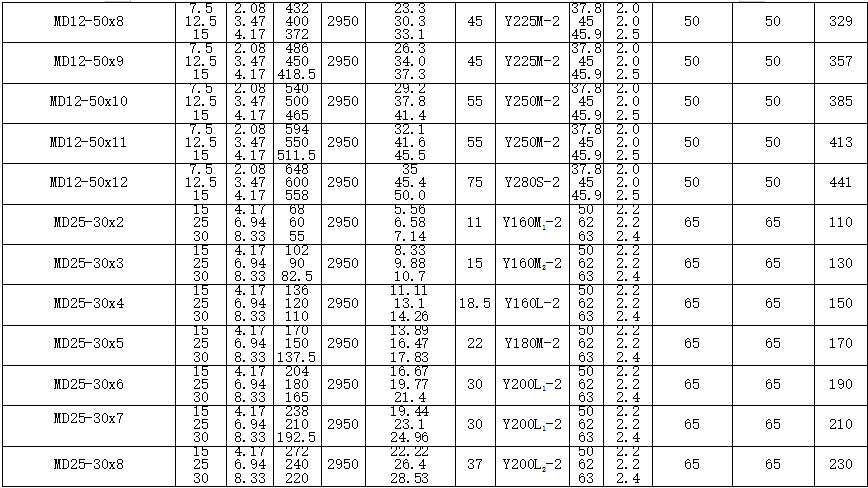

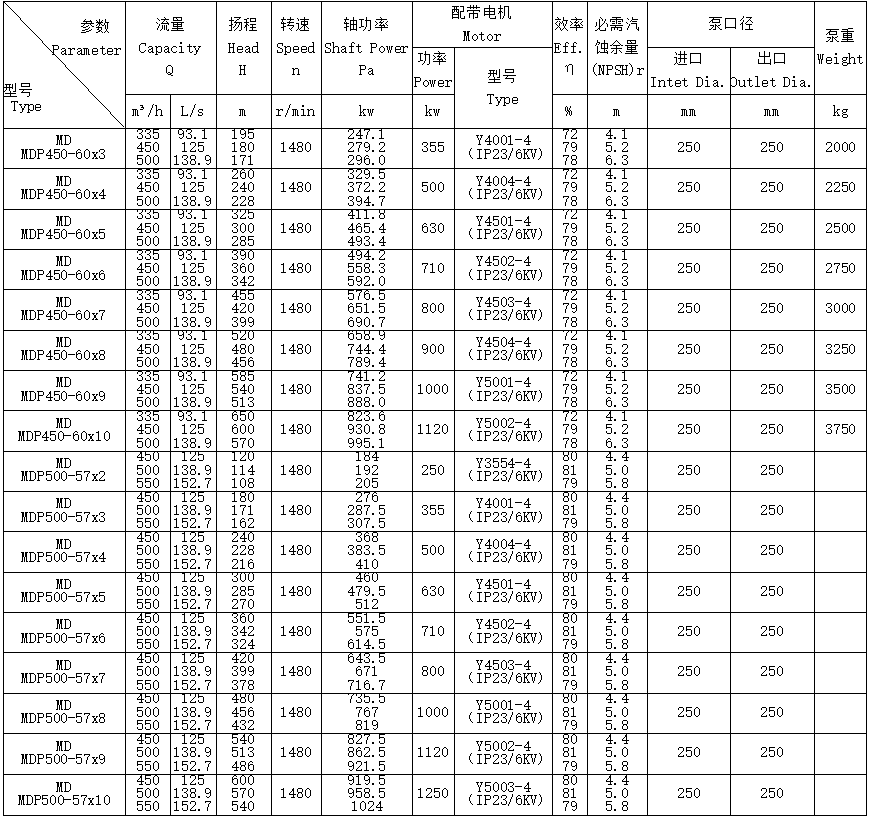

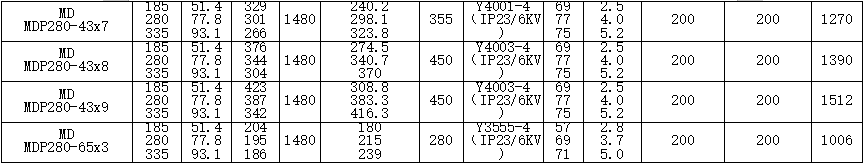

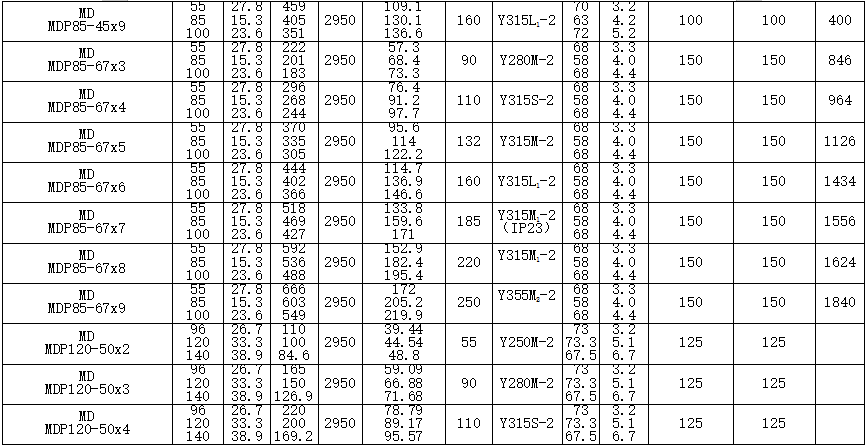

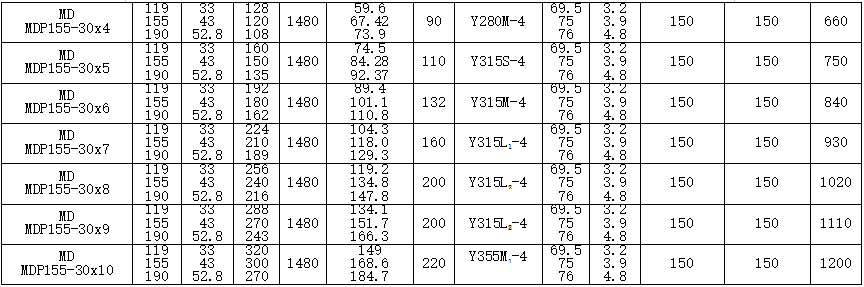

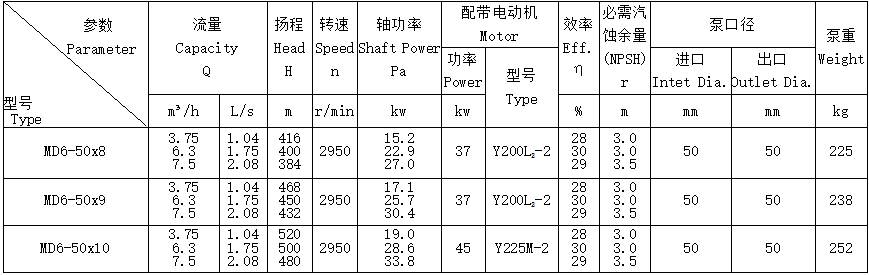

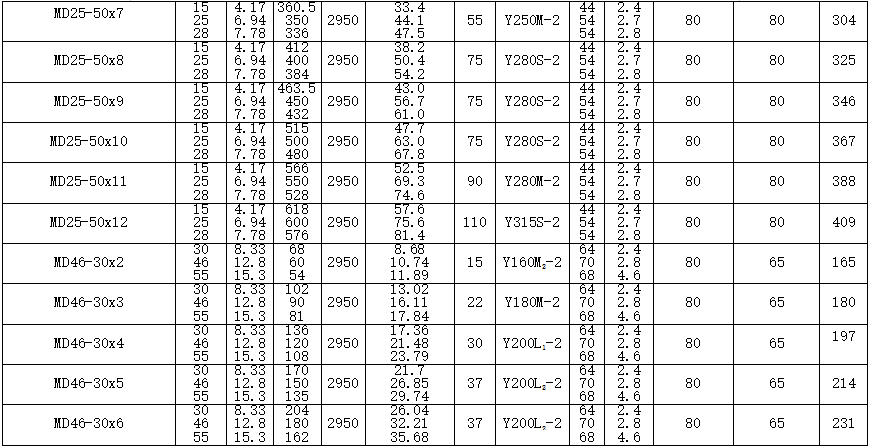

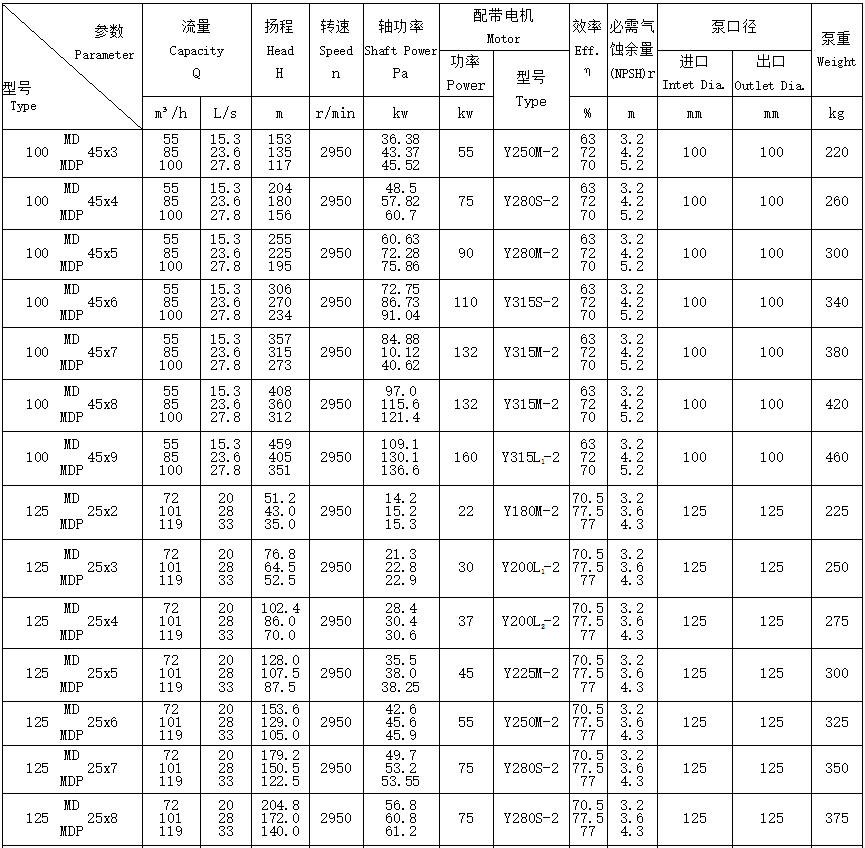

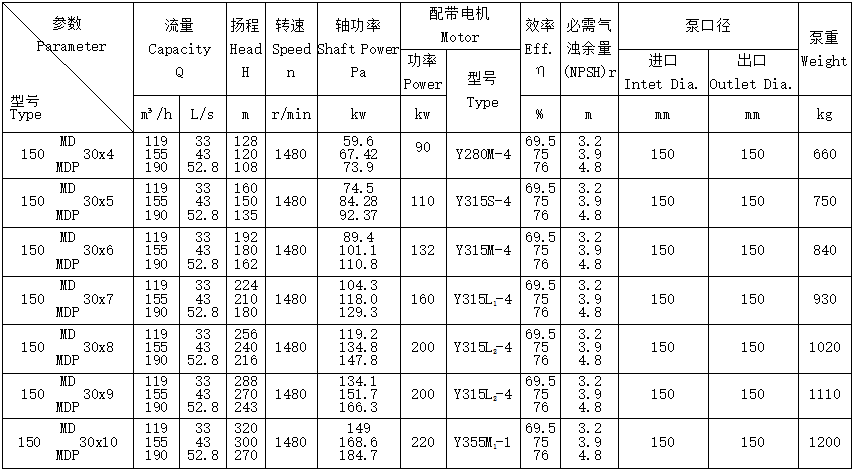

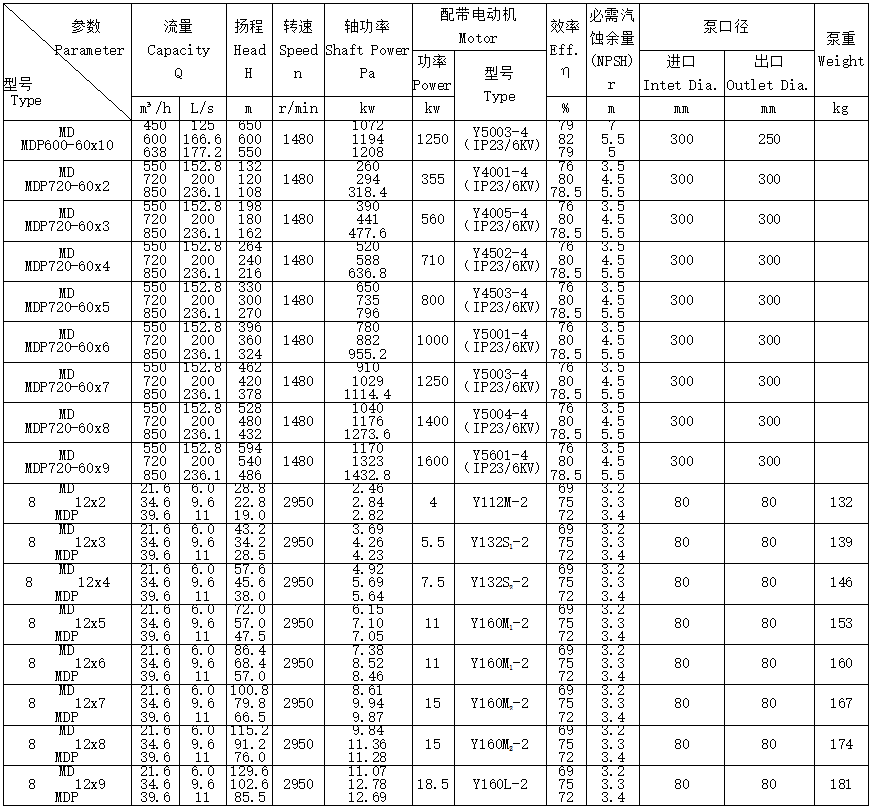

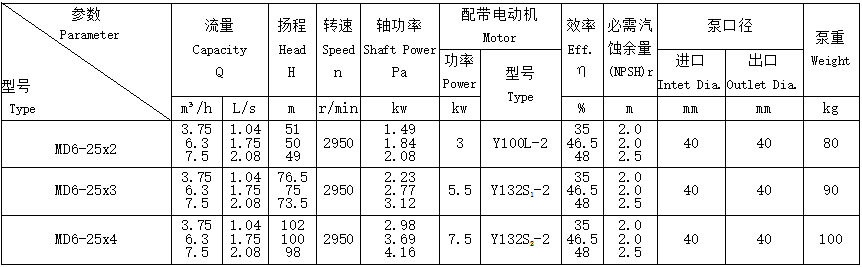

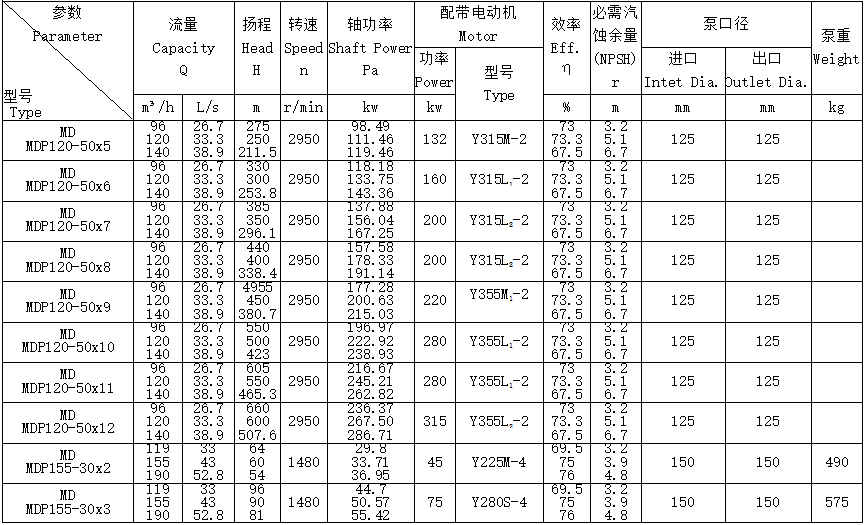

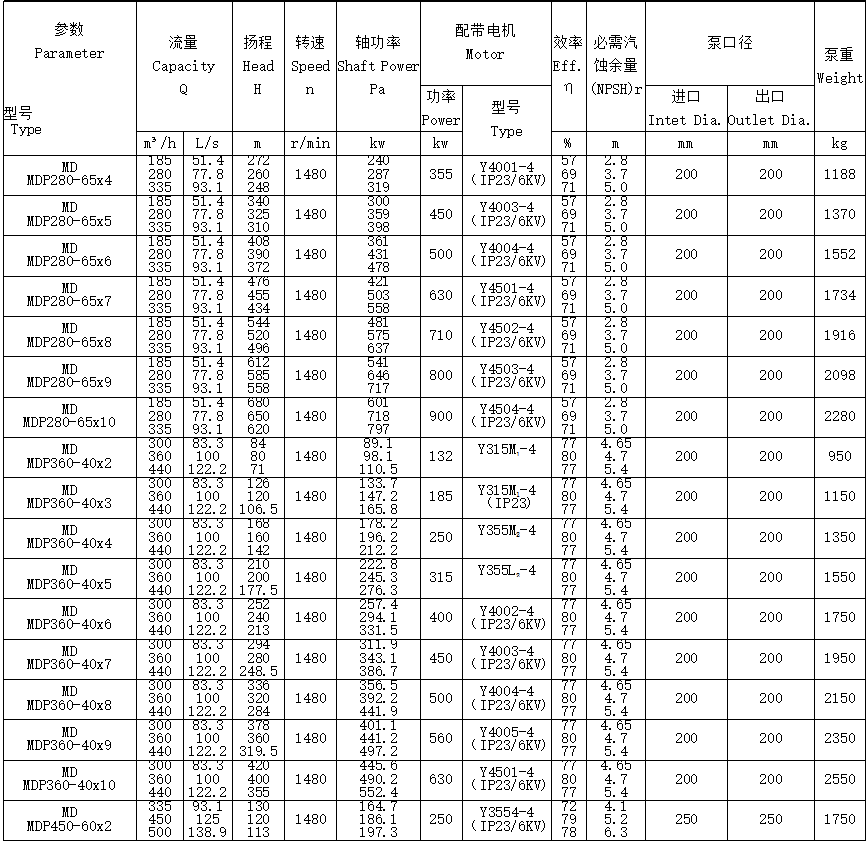

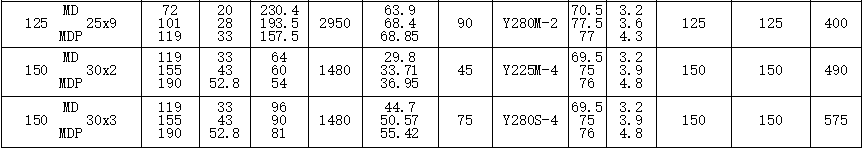

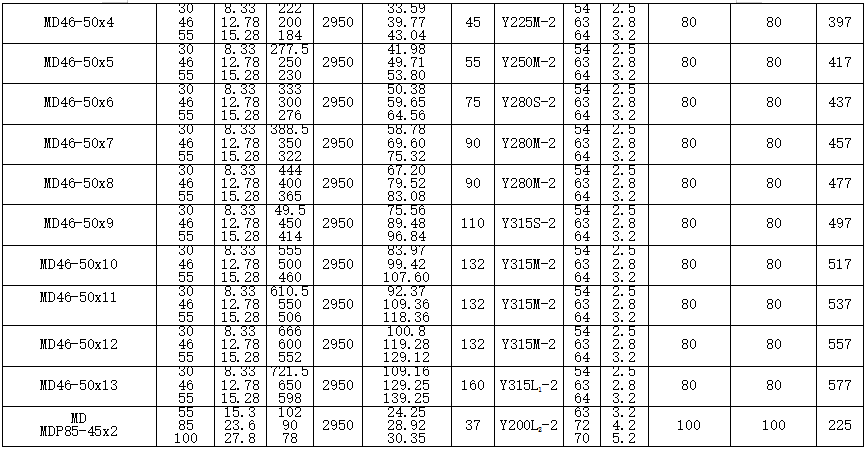

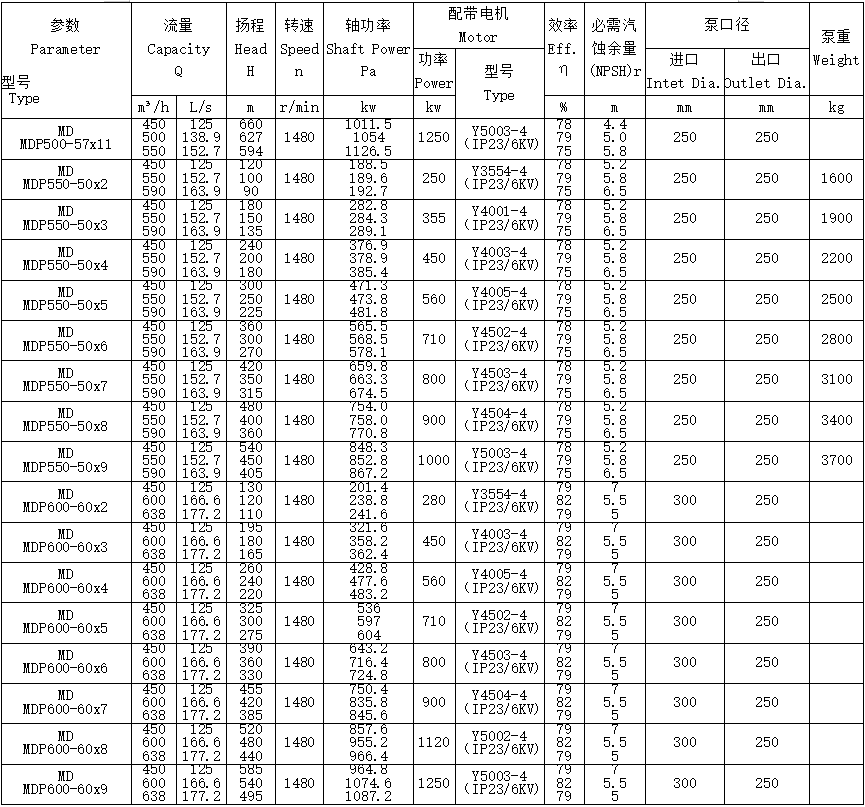

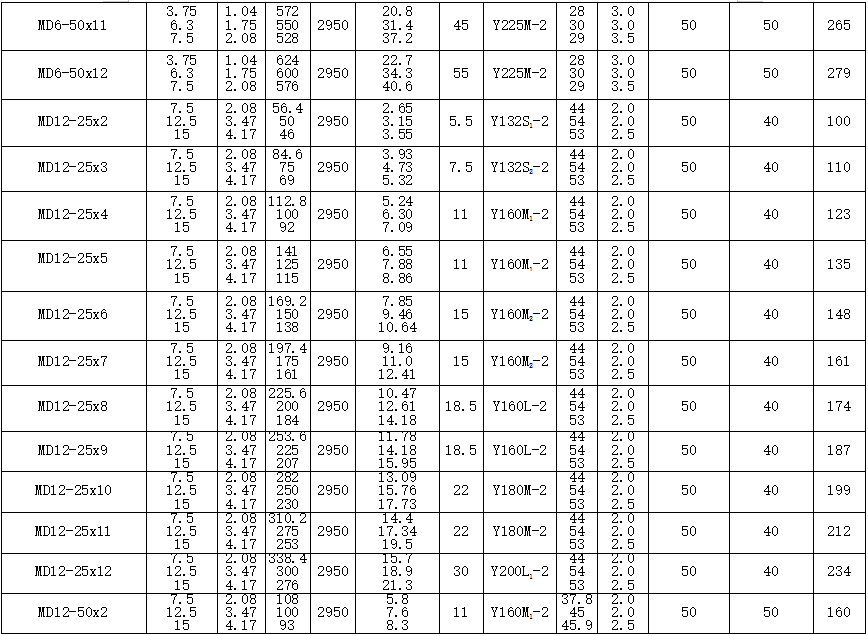

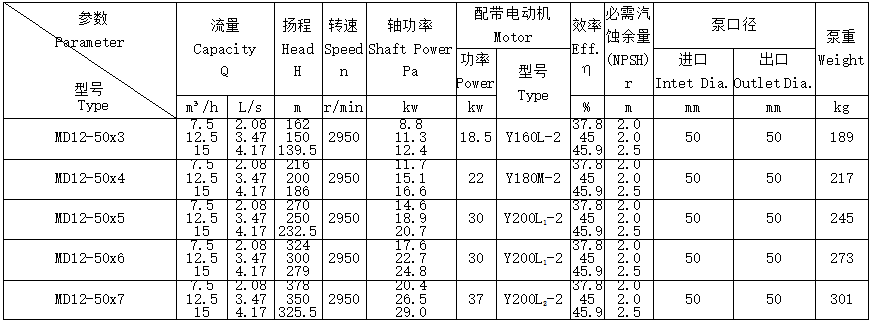

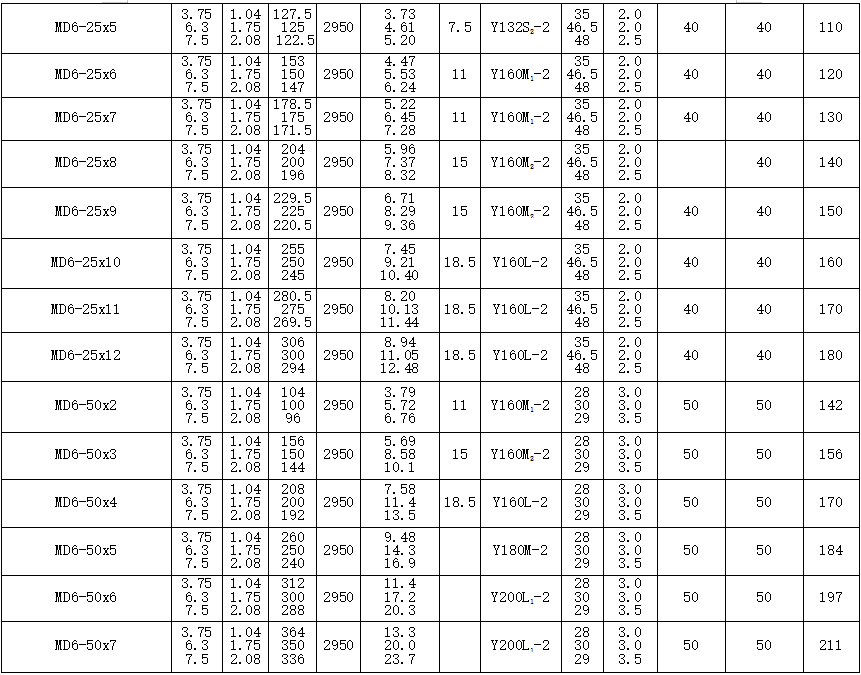

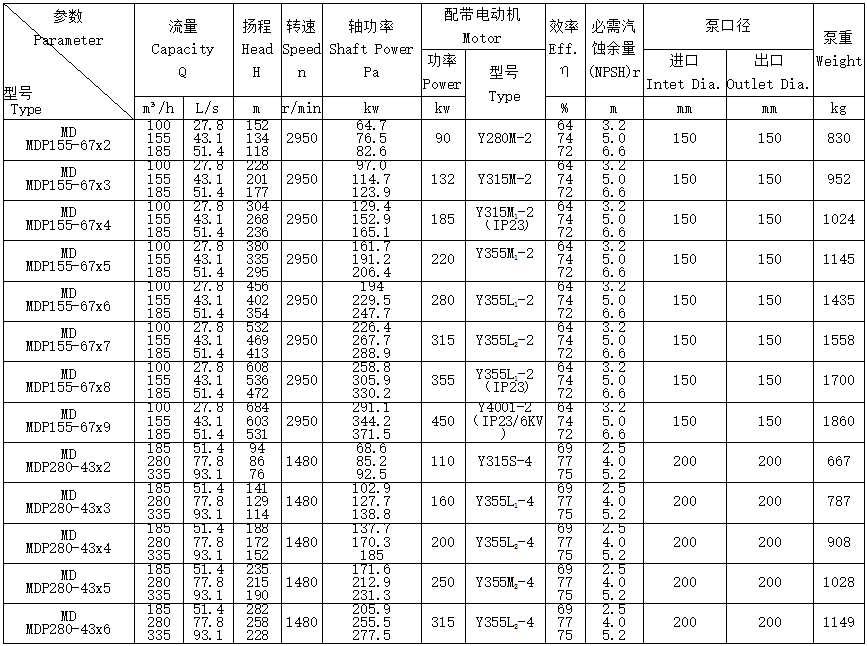

技术参数


























结构特点

    MD系列泵系卧式、单吸、分段式多级离心泵,吸入口为水平方向,吐出口与水平垂直向上。泵的进水段、中段、 出水段、轴承体等泵壳部分通过拉紧螺栓联成一体,并根据泵的扬程选择泵的级数。

    该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴连成一体。 整个转子由两端滚动轴承或滑动轴承支承,轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行自润滑,循环水冷却。

    泵的进水段、中段、出水段之间的密封面均采用硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

    轴的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内,腔内要通过一定压力的水 ,起到水封、水冷或水润滑作用。在轴封处装有可更换的轴套,以保护泵轴。

    从原动机方向看,泵为顺时针方向旋转。

另外,本公司能根据用户需求实现该系列泵多出口的结构及功能。

1.运行无故障,大修周期长,独特的轴向力平衡方式和“固一游式”的轴承定位,有效阻止运行中机械摩擦和碰摘的发生,确保运行无故障,增长大修周期。

2、水泵效率高,节能效果好。采用核工业用泵新型先进密封技术,大大减少了泄漏损失,提高水泵效率,达到了先进的节能效果。

3、采用新结构,融合新技术。叶轮的对称布置突破了水泵的传统结构模式,独特的节流、减压装置和平衡结构设计更适应介质恶劣的场合。

4、维护成本低,使用寿命长。取消了易磨损、易故障的平衡盘,从而降低了维护成本。采用的新型材料、新工艺新结构更加保证了运行的寿命和可靠性。
