NBA型冷凝泵

　　NBA型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。

　　•流量：5-137m³/h

　　•扬程：12-170m

　　•效率：35%-70%

　　•泵重：40-280kg

　　•电机功率：3-75kw

　　•汽蚀余量：0.65-10.3m

　　产品概述

　　NBA型冷凝泵系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，力发电厂输送冷凝水及类似于冷凝水或物理化学性质类似于水的其它液体或用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。该泵有较好的吸入性能。100N130和150N110型泵为输送温度120℃以下的液体，其它泵输送液体温度不超过80℃,泵进口压力不高于0.6MPa。

　　性能参数

　　NBA型冷凝水泵参数范围及型号说明：

　　流量Q 5～137m3/h

　　扬程H 12～170m

　　型号：100NBA-45

　　100-泵进口口径(mm)

　　N-冷凝水泵

　　B-悬架式

　　45-泵的设计扬程m

　　GN L3-A GN L3-B

　　G-高吸程

　　N-冷凝水泵

　　L-立式

　　3-泵进口口径为3寸

　　A、B-两种不同叶轮外径

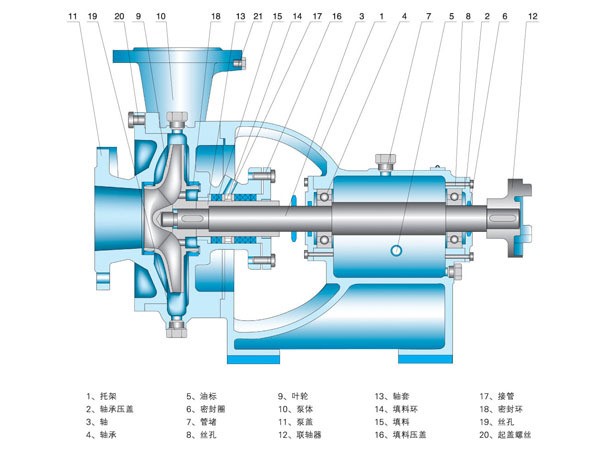

　　NBA型冷凝水泵结构型式：

　　NB、NBA、GN、N型冷凝泵为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。

　　NBA型冷凝泵为卧式，前开门结构，即在拆换叶轮时先拆下进水口，拧下联轴器螺母，拆下联轴器和平键，将叶轮和轴从进水口端抽出。

　　GN型为卧式，固定部分主要由进水段、中段、出水段、轴承体、导叶、密封环组成。转动部分的轴向力由球轴承承受，径向力则由球轴承和装于导叶上的套筒轴承共同承受。

　　填料的四周和轴承体上均有冷却室，可接引冷却水，进水方向为轴向，出水方向垂直向上，卧式结构轻巧，但需拆卸管路才能检修。

　　GNL型为立式，泵体和泵盖沿轴心线分开，转动部分的轴向力由球轴承承受，径向力则由球轴承和套筒轴承共同承受。泵的进水口和出水口均铸在泵体上，泵体下部有半圆形的泵足，上部则有半圆形支承，支座装于其上，电机装在此支座上，立式泵占地面积小，检修方便。

　　旋转方向：从电机端看，泵为逆时针方向旋转

　　主要零件材质：泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为优质碳素钢。

　　泵成套范围：成套供应泵、电机、联轴器、止回阀、闸阀。
