·             流量：1-1500m³/h

·             扬程：7-200m

·             效率：19%-84%

·             泵重：17-2200kg

·             电机功率：0.18-2500kw

·             汽蚀余量：2.0-6.0m

·             价格：0.29-4.15万

产品概述

 lSWH卧式不锈钢管道泵采用先进的水力模型,根据S型单级单吸离心泵之性能参数和立式泵的独特结构组合设计,并严格按照囯际iso2858进行设计制造,该管道泵轴封选用硬质合金机械密封装置,具有高效节能、性靠、安装使用方便等特点。

    lSWH卧式不锈钢管道泵在化工生产中的应用为广泛,这是由于其具有性能适用范围广(包括流量、压头及对介质性质的适应性)、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均比较低等突出优点。

性能参数

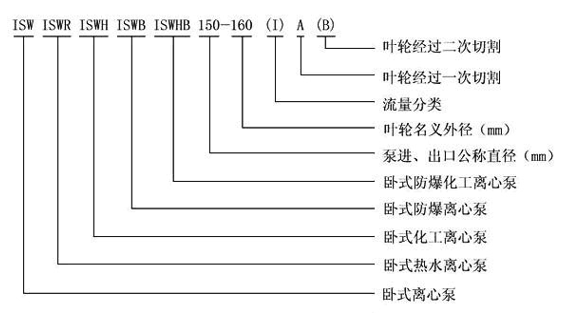

ISWH卧式防爆不锈钢管道离心泵型号意义

ISWH卧式防爆不锈钢管道离心泵主要特点

       运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动

       滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏

       噪音低∶两^低噪音的轴承攴撑下的水泵,运转平稳,除电机微弱声晌,基本无噪音

       故障率低:结构简单合理,关键部分采用国际**流品质配套,整机无故障工作时间大大提高。

       维修方便:更换密封、轴承、简易方便。

       占地更省:出口可向左、向右、向上三个方向,便管道布置安装,节省空间



ISWH卧式防爆不锈钢管道离心泵适用范围

       ISW卧式清水泵,供辋送清水及物理化学性质类似于凊水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离辋送、暧暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度t≤80°C。

       lSWH卧式不锈钢管道泵,供输送不含固体颗粒,具有腐蚀性、粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20°C~+120°C。

       ISWR卧式热水泵广泛适用于:冶治金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环辋送及城市采暖系统,isw型使用温度t≤120°℃IsWH化工不锈钢管道泵,供辋送不含國体颖粒,具有腐蚀性、粘类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20C~+120°C。

       ISWB卧式管道油泵,供辅送汽油、煤油、柴油等油类产品或易燃、易爆液体,被输送介质温度为-20~+120°℃。



起动前的准备

       1、试验电机转向是否正确,从电机顶部往泵看为顺时针旋转,试验时间要短,以免使机械密封干磨损。

       2、打开排气阀使液体充满整个泵体,待满后关闭排气阀。

       3、检查各部位是否正常。

       4、用手盘动泵以使润滑液进入机械密封端面。

       5、高温型应先进行预热,升温谏度50℃/小时,以保证各部受热均匀

       起动

       1、全开进囗阀门。

       2、关闭吐出管路阀门。

       3、起动电机,观察泵运行是否正确。

       4、调节出口阀门开度以所需工况,如用户在泵出囗处装有流表或压力表,应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转,如用户在泵出囗处装有流量表或压力表,应通过调节出囗门开度,测量泵的电机电流,使电机在额定电流内运行,否则将造成泵超负荷运行(即大电流运行)至使电机烧坏。调正好的出囗阀门开启大与小和管道工况有关。

       5、检查轴封泄漏情况,正常时机械密封泄漏应小于3滴/分。

检查电机、轴承处温升≤70°C。

       停车

       1、高温型先降温,降温谏烹<10°℃分,把温度降低到80℃以下,才能停车。

       2、关闭吐出管路阀门

       3、停止电机。

       4、关闭进囗阀门

       5、如长期停车,应将泵内液体放尽。

特别说明

       7.5kW以下水泵可配隔震垫直接安装在基础上。

       7.5kw以上时,可与浇铸基础直接安装,亦可采用我单位is联接板配合隔震器安装、隔震器的安装方法同ISG泵配套的隔震器的尺寸,与ISG泵列中相同规格水泵的隔震器尺寸相同
