DM型矿用多级离心泵是一种卧式单吸多级离心泵，该类型的水泵是用于供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。
•流量：3.7-1350m³/h
•扬程：49-1800m
•价格：1.58-25.8万
•效率：3-1120kw
•泵重：32%-84%
•电机功率：78-3750kg
•汽蚀余量：2.0-7.0m
产品概述
DM型矿用多级离心泵概述：
DM型矿用多级离心泵是一种卧式单吸多级离心泵，该类型的水泵是用于供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合
DM型矿用多级离心泵是采用国家推荐使用的高效节能产品的水力模型，经我厂不断更新研发，具有效率高、性能范围广、运转安全和平稳、噪音低、安装维修方便、运行寿命长等优点，其技术水平处于国内好的地位，产品性能可靠。
DM型矿用多级离心泵参数范围：
流量：3.7-1350m³/h
扬程：49-1800m

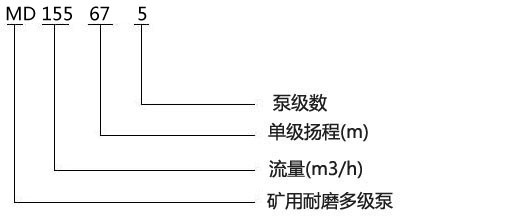

DM型矿用多级离心泵型号意义：
例：DM155-67X5；
DM—耐磨矿用多级离心泵；
155—设计点流量（m3/h）；
67—设计点泵的单级扬程（m）；
5—泵的级数为5级。
性能参数
气动隔膜泵以压缩空气为动力，驱动腔体内的两片柔性隔膜来输送流体，无齿轮结构，工作不旋转，容许输送含有一定大小颗粒的流体，及其独特的防爆性能，特别适用于煤矿行业的高瓦斯环境，尤其是掘进面排水、排污作业。英格索兰ARO气动隔膜泵现已通过中国煤矿安全认证。
提供能在危险环境中使用的产品。经典的PitBoss系列矿用泵采用特殊的放火花合金外壳。这些产品通过了全面认证，符合ATEX EX IⅡ2GDX等级，专为煤矿行业这种特殊易爆环境设计，也适用于存在危险气体的生产或加工车间，为您的生产加筑一道坚固的安全防线。
1.改良的过流管路
■增强处理含固体物料的能力，
可通过大直径25.4mm的杂质
2.方便手柄
■方便操作者搬动
3.可拆卸删格式过滤筛
■阻止杂质颗粒进入泵体
■使用虹吸管时可将过滤筛卸下
4.整体底板
■可以在松软的泥沙地形处稳定运行
■增强支架稳定性
5.单向排气阀
■可以浸入水下使用
典型应用
■各类矿井下的排污，泥浆输送■建筑工地现场输送泥浆杂质
Pit Boss"性能描述
Pit Boss"性能描述
接口口径 | 1-1/2" | 2" | 3" |
型号 | 66M17O-1EB-C | 66M270-1EB-C | 66M320-1EB-C |
大流量L/min | 320.8 | 590.5 | 21.3 |
大工作压力bar | 8.3 | 8.3 | 8.3 |
大浮悬浮物直径mm | 12.7 | 19 | 25.4 |
流体接口 | 1.5'BSP 接口 | 2-BSP接口 | 3'BSP 接口 |
重量 Kg | 25.19 | 33.63 | 53.67 |
干吸高度 m | 5.8 | 8.3 |
5.4 |
噪咅等级dB(A) | 107 | 105.3 | 108.7 |
接口口径 | 1" | 1-1/2" |

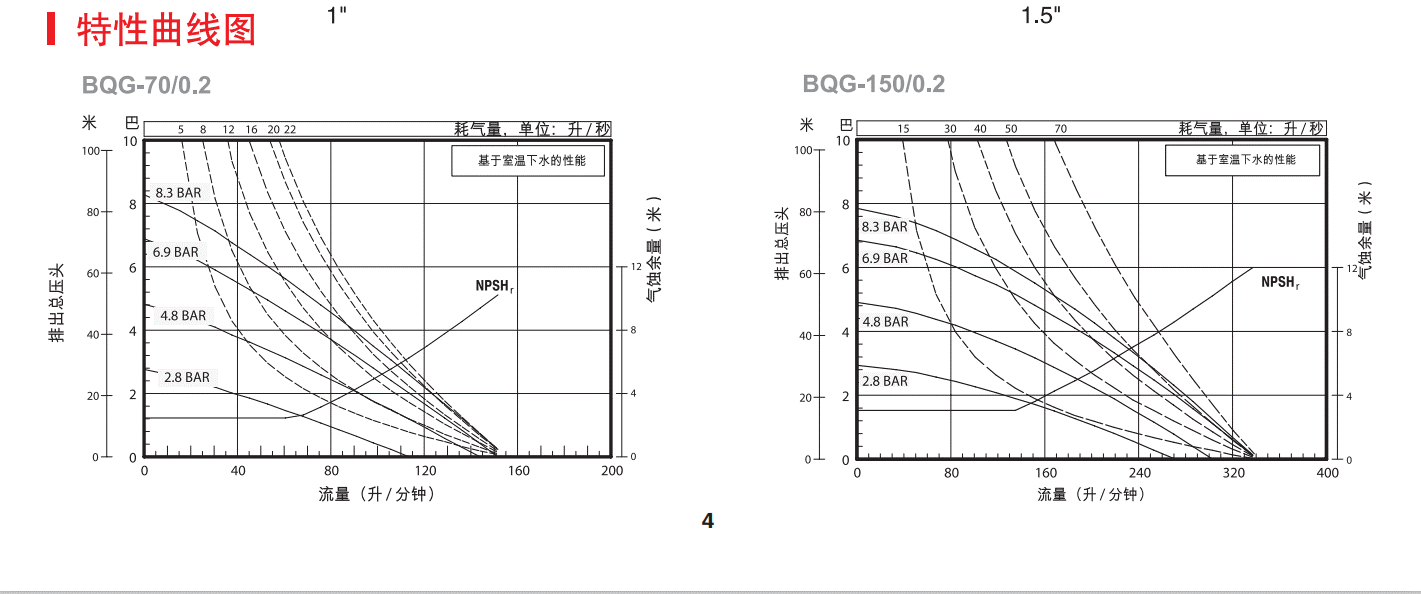

型号 | BQG-70/0.2 | BQG-150/0.2 |
大流量L/min | 133(7.98) | 340.7(20.44) |
大工作压力bar | 8.3 | 8.3 |
大浮悬浮物直径mm | 3.2 | 6.4 |
大扬程m（出口压力为6kg时） | 60 | 60 |
进气口尺寸 | 1/4-18N.P.T.F.-1 | 1/2-14N.P.T.F.-1 |
流体接口 | 1"BSP接口 | 1.5"BSP接口 |
重量 Kg | 8.6 | 23.4 |
干吸高度 m | 6.1 | 5.8 |
噪咅等级dB(A) | 64.5 | 77.7 |
ARO—智能自动排水系统
英格索兰ARO智能自动排水系统利用行业好的气动液位检测原理，仅利用两根气管便能配合ARO矿用泵轻松将液位控制在所需
的范围内，避免隔膜泵空打，显著减少矿工井下巡检时间，可有效地帮助客户节省用气量、降低成本。
目前，已经在使用英格索兰ARO智能自动排水系统的客户：
神华神东煤炭集团神华宁夏煤业集团内蒙古大雁矿业集团
大屯煤电集团山西潞安矿业集团山西西山煤电集团
经典应用
■各类矿井井下水仓液位的自动控制
可靠
■设计使用寿命高，适应井下的恶劣环境
高效
■避免隔膜泵空打，更节能
■自身耗气量极低
安全
■全气动结构，不含任何电气元件
便捷
■重量仅为4公斤（不含泵）
■可直接安装于2"、3"矿用泵上
■可随泵进行移动
系统型号 | 适用矿用泵接口口径 | 适用矿用泵型号 | 配置说明 |
SCD501BN08-V1B | 2" | BQG-350/0.2 | 含泵体安装支架 |
SCD501BN08-V1C | 3" | BQG-450/0.2 | 含泵体安装支架 |
*英格索兰智能自动排水系统不含矿用泵
实现功能
■当水仓液位上升并超过高液位检测管口时，启动隔膜泵。
■当水仓液位降低并接近低液位检测管口时，关闭隔膜泵。
主要元件
气动液位传感器
■通过感应与检测口相连的气管中微小气压来判断液位的状态。
■灵敏度高，无需反复调节。气控阀
■低启动压力，适应井下低气压工况。
■高动作寿命，强耐受性，适应井下恶劣工况和频繁启停的要求。检测气管
■只需将“高”、“低”两个检测气管的管口固定在所需要的液位附近，便可轻松完成水位范围的设定。
■安装、拆卸灵活，所需安装空间极小。
MD型矿用耐磨多级离心泵 | |||
序 | MA | KA | 型号规格 |
1 | MBB140123 | KBB140037 | MD6-25×(2~12) |
2 | MBB140120 | KBB140047 | MD6-50×(2~12) |
3 | MBB140124 | KBB140048 | MD6-80×(3~12) |
4 | MBB140164 | KBB140071 | MD12-25×(2~12) |
5 | MBB140125 | KBB140057 | MD12-50×(2~12) |
6 | MBB140179 | KBB140058 | MD12-80×(3~12) |
7 | MBB140184 | KBB140066 | MD25-30×(2~10) |
8 | MBB140182 | KBB140067 | MD25-50×(2~12) |
9 | MBB140172 | KBB140068 | MD25-80×(3~12) |
10 | MBB140154 | KBB140040 | MD46-30×(2~10) |
11 | MBB140172 | KBB140041 | MD46-50×(2~12) |
12 | MBB140136 | KBB140042 | MD46-80×(3~12) |
13 | MBB140161 | KBB140050 | MD85-45×(2~10) |
14 | MBB140155 | KBB140046 | MD85-67×(2~10) |
15 | MBB140128 | KBB140052 | MD85-80×(3~12) |
16 | MBB140138 | KBB140055 | MD100-25×(2~10) |
17 | MBB140159 | KBB140051 | MD120-50×(2~12) |
18 | MBB140151 | KBB140061 | MD150-50×(2~12) |
19 | MBB140131 | KBB140062 | MD150-80×(3~12) |
20 | MBB140174 | KBB140059 | MD150-100×(3~12) |
21 | MBB140173 | KBB140060 | MD155-30×(2~10) |
22 | MBB140118 | KBB140063 | MD155-67×(2~10) |
23 | MBB140152 | KBB140065 | MD200-50×(2~12) |
24 | MBB140135 | KBB140072 | MD200-100×(3~10) |
25 | MBB140142 | KBB140069 | MD280-43×(2~10) |
26 | MBB140127 | KBB140070 | MD280-65×(2~10) |
27 | MBB140122 | KBB140064 | MD280-95×(4~10) |
28 | MBB140178 | KBB140056 | MD360-40×(2~10) |
29 | MBB140180 | KBB140054 | MD360-60×(4~10) |
30 | MBB140146 | KBB140044 | MD360-95×(4~10) |
31 | MBB140168 | KBB140038 | MD450-60×(2~10) |
32 | MBB140167 | KBB140039 | MD450-95×(4~10) |
33 | MBB140169 | KBB140043 | MD500-57×(2~10) |
34 | MBB140145 | KBB140045 | MD600-60×(2~10) |
35 | MBB140137 | KBB140049 | MD720-60×(2~10) |
36 | MBB140132 | KBB140009 | 200MD43×(2~10) |
