BQS系列矿用隔爆型排污排沙潜水电泵

　　BQS系列矿用隔爆型排污排沙潜水电泵是按照隔爆标准MT/T671-2005《煤矿用隔爆型潜水电泵》设计制造研发的一款高效节能“下吸式”隔爆型矿用澘水排沙电泵，具有安全可靠、轻便实用、排污排沙性能好、使用寿命长、型谱合理、选型方便、双面密封经久耐用、安全可靠、适应性强等优点

　　•流量：100-2500m³/h

　　•扬程：7-700m

　　•功率：2.2-315kw

　　•效率：28.9-68.5%

　　产品概述

　　BQS系列矿用隔爆型排污排沙潜水电泵是按照隔爆标准MT/T671-2005《煤矿用隔爆型潜水电泵》设计制造研发的一款高效节能“下吸式”隔爆型矿用澘水排沙电泵，针对煤矿井下含有大量煤泥的特点，解决了排污排沙潜水电泵在产品结构、参数优化、制造工艺、运行效率、密封防漏、材料应用等方面的技术关键问题，与国内同类产品相比具有安全可靠、轻便实用、排污排沙性能好、使用寿命长、型谱合理、选型方便、双面密封经久耐用、安全可靠、适应性强等优点以及优良的隔爆结构性能和较高的防护等级，适用于含有甲烷或煤尘等爆炸性气体环境、有爆炸危险的矿井下采掘面及巷道等场所与水泵配套使用。

　　BQS矿用排污排沙潜水电泵产品规格齐全，功率范围从2.2kW~315kW，流量范围从10m³/h至2500m³/h，扬程范围从7m至700m，全部产品皆实现了全扬程、无过载，可做到一机多用，为用户提供了很大方便，节约能源10%以上。为了使泵在有水或无水情况下运行，我们将此产品设计成夹层强冷结构，因而我们此系列潜水电泵完全可满足煤矿井下的使用。

　　性能参数

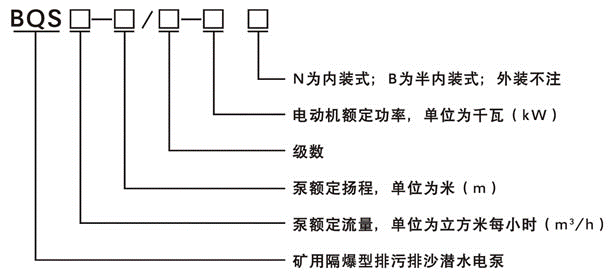

　　BQS系列矿用隔爆型排污排沙潜水电泵型号意义

　　BQS系列矿用隔爆型排污排沙潜水电泵主要用途和使用条件

　　主要用途：

　　矿用排污排沙潜水电泵是一种可用于工作面、巷道、井底水窝、局部积水水坑、选煤厂排水、工程排水等场合使用，是一种先进可靠的排水工具，适用于煤矿井下有甲烷(俗称瓦斯)和煤尘爆炸危险的场所，输送含有泥沙、煤泥、煤矸石、煤渣、纤维物等不溶固相物的混合污水。也可适用于建筑楼宇、医院、住宅小区、市政工程、道路交通及其施工，工厂排污、小型污水处理等场合排送含有固体颗粒、长纤维的废水、雨水、污水。

　　使用条件：

　　1、电源380V或660V或1140V、三相、50HZ。

　　2、介质温度一般不超过40℃，PH值5-9，介质重度≤11kN/m³

　　3、介质中的固体物的直径大小应符合MT/T 671-2005的规定，特殊要求请订货时提醒。

　　BQS系列矿用隔爆型排污排沙潜水电泵结构特点和结构说明

　　结构特点：

　　1.模型筛选：性能优化，运行平稳无堵塞，排污排沙能力强，泵具有无过载(全扬程特性，即在任何工2点下使用输入功率均不超出配套电机功率。适用于煤矿井下各种场合，能一机多用。

　　2.机封改进:采用独立串联机械密封及双端面机械密封。

　　3.结构优化：结构设计有利于机封密封性,i运转平稳，可靠性更高优化设计，更轻便实用，能耗低。可在无水的情兄下,长期空运行。

　　4.IPX88电机防护等级，潜水电机冷却效果好，温升比普通电机低，耐用性进一步提高，F级绝缘促使电机使用寿命更长。

　　结构说明：

　　泵整体结构为立式、整机潜水，机电一体，下吸式吸水，能抽干排净工作面地表浅层水。产品主要由过流部件和电机两大部分组成。电泵的结构按液流的排出方式又可分为外装式、内装式、半内装式。

　　1.泵体、叶轮:在实测试验基础上，精心选择和匹配泵体、叶轮，使无堵塞性好，过流能力强效率高，功率曲线平坦，无过载。叶轮平衡精确，振动小，运转平稳。

　　2.电机：专门设计的潜水电机，IPx8防护，F级绝缘允许温升高，在正常温升条件下，电机绝缘寿命延长，而潜水冷却效果好，实际温升低，电机绝缘寿命

　　3.机冷却:(1)外装式电泵:电机的发热通过机壳散热，介质只要淹没电机定子机壳一半，泵就能可靠安全运行，淹没越多，越有利电机冷却。(2)内装式电

　　排沙潜水电泵泵采用夹层强冷结构，即使电机空运转，电机温升也可控制在40°C以下，大大提高了整机的寿命，适用于水位浅的场所，产品在无水情况下可以长期空运转，能够使用在无人管理的环境下，降低了人力成本。

　　4.轴封:电机轴封采用两个独立串联的机械密封，形成二道可靠的密封防线。道在泵内介质中，密封面随介质压力增加压得更紧，有效地阻止水进入油室，第二道在油室中，防止油进入电机内，若道失效(它工作条件比第二道差些)，第二道仍可防止油水进入电机。波纹管式的机封配合创新的结构腔，使轴封可靠性进一步大大提高，正常使用情况下，无故障运行时间超过2000h。

　　5.油室：是防止介质从泵轴进入电机的一道屏障，阻止介质渗透入电机，若道机封渗漏时，由油室缓冲介质不能直接进入电机。同时对两个独立机封摩擦面润滑冷却，使机封工作可靠.除此之外，它尚能带走下轴承的发热和电机一些热量。

　　6.轴承:下部的双列角接触轴承承载能力强，与上部深沟轴承组成电机水泵轴的可靠支承，对泵工作时产生的径向、轴向力和其它的力有较大的承载裕度，确保机组平稳运转和长的寿命。

　　7.电缆及其密封:(1)电缆采用MT818.5-2009煤矿用阻燃电缆，电缆线芯截面按40C环境温度及电机满载功率下长期可靠运行设计，若工作时，电机在非满载功率下或在环境40C以下运行，使用寿命将更长。(2)电缆橡胶套与电机压盖间有密封压紧，防止介质从电缆与电机盖接口间渗入电机内腔。

　　8.电机外壳：机壳、上端盖、下端盖等组成电机外壳，各零件连接配合处有可靠的静密封，每台都经严格的水压试验检查，确保不渗漏万无一失。

　　9..专用提手:设有专用提手，以便搬运，请勿在搬运时将电缆作提手使用。

　　外装式排污潜水电泵设计为下泵式结构，出水口位于整机的下部，水直接从泵体经出水口排出，该式水泵的电机功率一般在22KW以下的单级单吸式小型泵，其显著特点是结构简单，轻便实用，过污能力强，适用于水中含杂质、煤泥、砂砾较多的使用场所。

　　内装式潜水排沙电泵整体结构设计为立式、下泵式，采用内装电机结构。电机外壳有夹层，正常排水时，泵输送的水从夹层流过，从顶部流出，实现电机水冷却;即使断水，电机外夹层仍有水冷却电机，保证电机不会过热而烧坏。无须专人看管，大大降低了人力成本，我公司大部分单级、多级式水泵采用了内装式结构。

　　BQS半装内式矿用排沙潜水电泵兼顾内装式水泵和外装式水泵的优点，比较轻便，也保证了电机在断水后的电机冷却不出问题。
