SAP型单级双吸中开泵

流量： 72-10800m³/h
扬程： 15-280m
效率： 69%-90%
泵重： 110-25600kg

SAP型单级双吸中开泵

流量： 3.7-1350m³/h
流量： 3.7-1350m³/h
流量： 3.7-1350m³/h
流量： 3.7-1350m³/h
流量： 3.7-1350m³/h
电机功率： 3.7-1120kw

在线询价

7*24小时服务热线

13526967179

产品优势工作条件产品介绍型号意义技术参数结构特点

产品分类

产品优势

工作条件

产品介绍

　　•流量：72-10800m³/h

　　•扬程：15-280m

　　•效率：69%-90%

　　•泵重：110-25600kg

　　•电机功率：11-2240kw

　　•汽蚀余量：1.79-10.3m

　　SAP型单级双吸中开泵系单级、双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许大进口压力0.6MPa。性能参数

　　SAP型单级双吸水平中开式离心泵参数范围及型号说明：

　　流量Q 72~20000m3/h

　　扬程H 6.8~186m

　　型号：300SAP—90

　　300-吸入口径为250mm

　　90-扬程

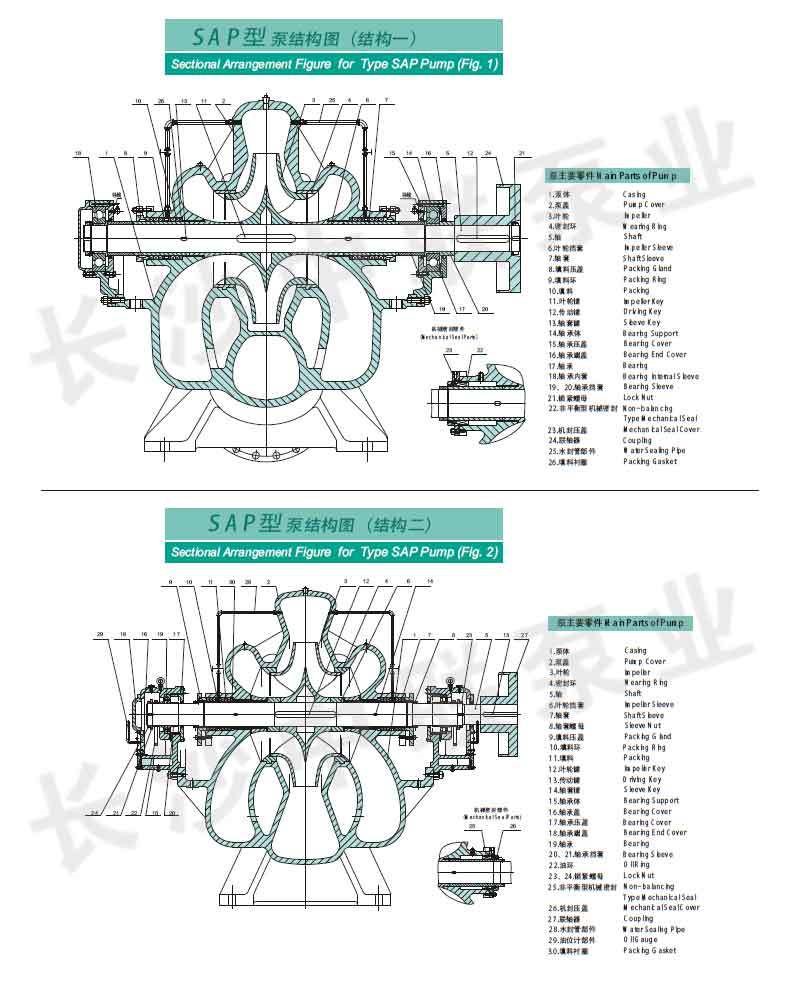

　　SAP型单级双吸水平中开式离心泵结构型式：

　　sap型水平双吸中开泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。除48SAP-30型泵为滑动轴承，其它型号泵轴承均采用滚动轴承，轴承端盖密封采用骨架油封。轴封采用软填料密封和机械密封。

　　旋转方向：从电机端向泵看，为逆时针方向旋转，即吸入口在左，吐出口在右。也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

　　主要零件材质：泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢和黄铜制造，但须在订货合同上注明。

　　SAP型单级双吸水平中开式离心泵具体参数：

参数型号	流量 Q		扬程 H	转速 n	轴功率 Pa	配带电动机		效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	流量 Q		扬程 H	转速 n	轴功率 Pa	功率	型号	效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	m3/s	L/s	m	r/min	kw	kw	型号	%	m	mm	mm	kg
6SAP-6	126 180 216	35.0 50.0 60.0	104 97 87	2980	49 59.5 64.8	75	Y280S-2	73 80 79	3.0 3.8 5.3	270	150 100	160
6SAP-6A	119 170 204	33.1 47.2 56.6	91 84.5 76	2980	42 50 54.7	75	Y280S-2	70 78 77	3.0 3.7 4.7	256	150 100	160
6SAP-6J	72 90 108	20.0 25.0 30.0	25 22.5 20	1480	6.71 7.45 8.4	11	Y160M-4	73 74 70	2.6 2.7 2.9	270	150 100	160
6SAP-8	108 160 193	30.0 44.5 53.5	58 54 50	2980	24.4 29 31.2	37	Y200L2-2	70 81 84	2.9 3.8 4.4	205	150 100	120
6SAP-8A	108 144 174	30.0 40.0 48.3	46 44 39	2980	18 21.6 23	30	Y200L1-2	76 80 80	2.9 3.6 4.1	185	150 100	120
6SAP-8B	108 133 160	30.0 36.9 44.5	38 36 32	2980	15.5 17 18	22	Y180M-2	72 77 77	2.9 3.4 3.8	170	150 100	120
8SAP-7	216 280 336	60.0 77.8 87.2	99 95 87	2980	78.6 90.8 101	132	Y315M-2	74 80 79	4.0 4.7 6.0	272	200 125	255
8SAP-7A	210 262 314	58.4 72.8 87.2	87 83 74	2980	68.2 77 83.2	110	Y315S-2	73 77 76	4.0 4.5 5.7	255	200 125	255
8SAP-7B	196 247 300	54.4 68.6 83.4	76 73 63	2980	57 64.6 71.5	75	Y280S-2	72 76 72	4.0 4.2 5.4	240	200 125	255
8SAP-10	194 280 351	53.9 77.8 97.5	71 63 52	2980	52.1 59.3 65.4	75	Y280S-2	72 81 76	2.8 4.1 5.3	235	200 150	180
8SAP-10A	180 259 324	50.0 72.0 90.0	58 52 41	2980	40.6 46 50.2	55	Y250M-2	70 79 72	2.7 3.8 4.9	217	200 150	180
8SAP-10B	173 239 288	48.0 66.4 80.0	48 44 36	2980	32 36.7 38	45	Y225M-2	70 78 74	2.6 3.5 4.2	200	200 150	180
10SAP-6	432 540 720	120.0 150.0 200.0	96 94 89	1480	162.6 177.2 215.5	250	Y355M2-2	74 78 81	5.1 6.3 9.2	530	250 200	860

参数型号	流量 Q		扬程 H	转速 n	轴功率 Pa	配带电动机		效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	流量 Q		扬程 H	转速 n	轴功率 Pa	功率	型号	效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	m3/s	L/s	m	r/min	kw	kw	型号	%	m	mm	mm	kg
10SAP-6A	432 540 720	120.0 150.0 200.0	85.3 84 76	1480	129 154.5 186	220	Y355M1-4	77.6 80 80	5.1 6.3 9.2	500	250 200	860
10SAP-6B	432 540 720	120.0 150.0 200.0	76.4 74 67	1480	121 137.8 164	185	Y355M-4	74 79 80	5.1 6.3 9.2	470	250 200	860
10SAP-6J	400 500 600	111.1 138.9 166.7	42 39 35	980	58.7 65.6 72.5	90	Y315M-6	78 81 79	3.6 4.7 6.6	530	250 200	860
10SAP-6JA	300 400 500	83.3 111.1 138.9	36.9 36 33	980	39 49.6 56	75	Y315S-6	76.4 79 80	3.3 3.6 4.7	500	250 200	860
10SAP-6JB	300 400 500	83.3 111.1 138.9	33 32 28	980	34.7 44 48	55	Y280M-6	77.5 79 79	3.3 3.6 4.7	470	250 200	860
10SAP-6F	400 500 600	111.1 138.9 166.6	66.4 65.6 62.5	1480	95.2 113.1 131	160	Y315L1-4	76 79 78	4.6 5.7 7.5	445	250 200	860
12SAP-4	450 540 648	125.0 150.0 180.0	144 140 135	1480	245 271 301	355	Y400-4	72 76 79	2.3 2.7 3.2	634	300 250	1550
12SAP-10	610 790 900	169.4 219.4 250.0	59 54 47.8	1480	114 132 138	160	Y315L1-4	86 88 85	4.1 4.6 5.1	418	300 250	1070
14SAP-4	800 1000 1200	222.2 277.8 333.3	186 180 167	1480	544 613 696	710	Y450-4	74.5 80 78.5	3.4 3.5 4.3	724	350 250	2150
14SAP-10	900 1080 1260	250.0 300.0 350.0	70 68 64	1480	206.5 230 250	280	Y355-4	83 87 88	5.1 6.3 6.9	466	350 300	1250
14SAP-10A	900 1080 1260	250.0 300.0 350.0	60 58 54	1480	175 196 212	250	Y355-4	84 87 87	5.1 6.3 6.9	440	350 300	1250
14SAP-10B	900 1080 1260	250.0 300.0 350.0	51 48 44	1480	148 162 180	220	Y355M-4	84 87 87	5.1 6.3 6.9	425	350 300	1250
14SAP-10J	650 800 1000	180.6 222.2 277.8	30 28 24	980	62.5 70.2 77	90	Y315M-6	85 87 84	4.0 4.1 5.1	466	350 300	1250

参数型号	流量 Q		扬程 H	转速 n	轴功率 Pa	配带电动机		效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	流量 Q		扬程 H	转速 n	轴功率 Pa	功率	型号	效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	m3/s	L/s	m	r/min	kw	kw	型号	%	m	mm	mm	kg
14SAP-10JA	600 720 900	166.7 200.0 250.0	27 25 22	980	52.5 56 62.7	75	Y315S-6	84 87 86	4.0 4.0 4.1	440	350 300	1250
14SAP-10JB	600 720 900	166.7 200.0 250.0	23 21 18	980	44.2 47 52	75	Y315S-6	85 87 85	4.0 4.0 4.1	425	350 300	1250
14SAP-10F	450 547 684	125.0 151.9 190.0	15.6 14.5 12.7	742	22.8 25.1 27.5	37	Y280S-8	84. 86 85	5.8	440	350 300	1250
14SAP-20	870 1320 1550	241.7 366.7 430.6	33 26 21.5	1480	101.5 110 111	132	Y315M-4	77 85 81.5	5.8 7.8 10.1	340	350 300	1330
16SAP-9J	900 1080 1260	250.0 300.0 350.0	42 40 37	980	129 140 150	185	Y355M-6	80 84 85	4.6 4.9 5.2	535	400 350	1980
16SAP-9JA	900 1080 1260	250.0 300.0 350.0	37 35 32	980	111.9 122.5 130.7	160	Y315M-6	81 84 84	4.6 4.9 5.2	510	400 350	1980
16SAP-9JB	800 900 1080	222.2 250.0 300.0	33 32 30	980	89.8 94 102.6	132	Y315M-6	80 83 86	4..6 4.6 4.9	480	400 350	1980
16SAP-10	1120 1400 1680	311.1 388.9 466.7	91 86 77	1480	333 370 396	500	Y400-4	83.3 88.8 88.9	5.9 6.4 7.5	530	400 350	1980
16SAP-13	1100 1500 1650	305.6 416.7 458.3	58.5 50 46	1480	210 234 238	280	Y355-4	83.6 87.3 87	8.2	445	400 350	1350
20SAP-4	1500 2000 2730	416.7 555.6 758.3	171 165 140.6	980	949 1112 1449	1600	Y630-6	73.7 80.9 72.2	3.1 3.2 4.5	1050	500 400	6050
20SAP-5	1667 2000 2400	463.1 555.6 666.7	130.4 127.5 120.6	980	812.8 885.4 957.4	1120	Y500-6	72.8 78.14 82.3	4.0 4.8 6.0	955	500 350	3750
20SAP-6	1500 2160 2500	416.7 600.0 694.4	112 100 87.5	980	572 700 740	800	Y500-6	80 84 80.5	3.4 4.6 5.6	830	500 300	5700
20SAP-10	1500 2160 2500	416.7 600.0 694.4	65.5 60 55.5	980	339 400 434	500	Y450-6	79 88 87	6.6	690	500 400	4168

参数型号	流量 Q		扬程 H	转速 n	轴功率 Pa	配带电动机		效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	流量 Q		扬程 H	转速 n	轴功率 Pa	功率	型号	效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	m3/s	L/s	m	r/min	kw	kw	型号	%	m	mm	mm	kg
20SAP-14	1920 2160 2400	533.3 600.0 666.7	33 32 28	980	200.6 207 210	280	Y400-6	86 88 87	3.8 4.2 5.0	505	550 450	3740
20SAP-20	1620 1800 1980	450.0 500.0 550.0	38 37 35	1480	212 221 225	250	Y400-6	79 82 84	6.4 7.3 9.0	393	500 400	1660
20SAP-22	1368 1980 2304	380.0 550.0 640.0	26.2 21 17.5	980	122 133 137	160	Y355M-6	80 85 80	4.4 5.2 5.8	466	500 400	1660
20SAP-22A	1260 1800 2088	350.0 500.0 580.0	21 16 12.4	980	90 92 88	110	Y315S-6	80 85 80	4.3 4.9 5.4	425	500 400	1660
20SAP-22J	1080 1450 1800	300.0 402.8 500.0	16.3 14 10.7	742	61.4 65 66.8	75	Y315M-8	78 85 78.5	2.8 4.0 7.1	466	500 400	1660
20SAP-22JA	1080 1300 1627	300.0 361.1 451.9	10.3 9.5 6.8	742	37 39.6 39	55	Y315S-8	82 85 78	2.8 3.5 5.6	425	500 400	1660
20SAP-28	1585 2160 2340	440.0 600.0 650.0	16.4 13 12	980	86.2 87.7 87.3	110	Y315S-6	82 87 87.5	4.7	385	500 500	1660
24SAP-6	2880 3240 3960	800.0 900.0 1100	102 100 93	980	931 1003 1134	1250	Y560-6	86 88 86.5	6.2 6.4 7.2	820	600 400	5490
24SAP-10	2592 3420 3600	720.0 950.0 1000	78 71 69	980	649 727 730	900	Y500-6	85.5 89.5 89	5.6 9.1 10.1	716	600 500	4100
24SAP-10B	2338 3084 3248	649.4 856.7 902.2	63.5 57.8 56.2	980	472.8 545 558	630	Y450-6	85.5 89 89	4.6 7.3 8.2	655	600 500	4100
24SAP-10J	2160 2700 2970	600.0 750.0 825.0	43 39 36	742	290 322 334.6	400	Y450-8	87 89 87	5.6 5.9 8.2	716	600 500	4100
24SAP-14	2520 3200 3960	700.0 888.9 1100	54.5 50 42.7	980	460 513 549	630	Y450-6	81.5 85 84	5.3 6.6 11.2	624	600 450	4200
24SAP-18	2700 3240 3600	750.0 900.0 1000	33.5 32 26	980	292 317.5 298	400	Y400-6	84.5 89 85.5	6.1 7.4 9.7	550	600 500	3500

参数型号	流量 Q		扬程 H	转速 n	轴功率 Pa	配带电动机		效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	流量 Q		扬程 H	转速 n	轴功率 Pa	功率	型号	效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	m3/s	L/s	m	r/min	kw	kw	型号	%	m	mm	mm	kg
24SAP-18A	2520 3000 3165	700.0 833.3 879.2	25.5 23 19.2	980	206 23 19.2	250	Y355-6	85 89 84	6.0 6.4 8.1	490	600 500	3500
24SAP-18J	2070 2600 2720	575.0 722.2 755.6	18.8 17.5 16	742	126 134 141	160	Y355M-8	84 89 84	3.7 4.4 5.5	535	600 500	3500
24SAP-18JA	1908 2000 2520	530.0 555.6 700.0	14.7 13.5 11.2	742	85.6 86.5 88.3	110	Y315L2-8	84.5 85 87	3.2 3.7 4.4	490	600 500	3500
*24SAP-18D	2160 3140 3450	600.0 900.0 958.0	23.2 16 14.2	742	166.4 166 163.6	200	Y355M-8	82 85 81.6	4.7 5.1 5.5	539	600 500	3500
*24SAP-18F	1800 3000 3375	500.0 833.3 937.5	33.2 26.5 23.2	980	241.6 261.8 262.6	315	Y400-6	67.4 82.7 81.2	4.6 4.0 5.1	510	600 500	3500
24SAP-28	2412 3204 4356	670.0 890.0 1210	25.1 21 12.7	980	205 208 184	250	Y355-6	80 88 82	5.9 6.2 6.5	455	600 600	3200
26SAP-10	3217 4035 4190	894 1121 1164	145 130 127.3	1480	1537 1666 1687	2000	Y560-4	82.5 86.2 86.3	6.0 7.9 8.4	695	650 500	5500
28SAP-9J	2111 3600 4200	586 1000 1167	60.1 52 43.8	742	432 569 604	630	Y500-8	80 89.6 83	4.4 5.4 8.9	840	700 500	6800
28SAP-12	4300 5300 6000	1194 1472 1667	80.4 74 66.6	980	1095 1205 1248	1400	Y560-6	86 88.6 87.2	5.9 6.9 9.3	780	700 500	6450
28SAP-25	4000 5025 5500	1111 1396 1528	22.5 20 18	742	298 313 320	400	Y450-8	82 87 84	7.3 7.8 8.0	585	700 700	5000
32SAP-9	4680 6340 7200	1300 1761 2000	87.4 79 70	742	1303 1550 1605	1800	Y710-8	85.8 88 85.5	6.6 7.6 11.2	1025	800 600	8250
32SAP-10	6300 8280 9900	1750 2300 2750	73.5 67.5 57.5	742	1510 1720 1856	2240	Y710-8	83.5 88.5 83.5	5.9 7.0 8.5	990	800 600	8680
32SAP-10A	5940 7920 9540	1650 2200 2650	67.8 62.5 52.5	742	1321 1523 1643	1800	Y710-8	83 88.5 83	5.8 6.7 8.5	950	800 600	8680

参数型号	流量 Q		扬程 H	转速 n	轴功率 Pa	配带电动机		效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	流量 Q		扬程 H	转速 n	轴功率 Pa	功率	型号	效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	m3/s	L/s	m	r/min	kw	kw	型号	%	m	mm	mm	kg
32SAP-10B	5760 7200 8820	1600 2000 2450	59 53.5 46.5	742	1129 1213 1370	1600	Y630-8	82 86.5 81.5	5.7 6.3 7.5	885	800 600	8680
32SAP-10J	4860 6480 8100	1350 1800 2250	48.3 44.2 35.5	590	780 881 960	1120	Y630-10	82 88.5 81.5	3.7 4.2 5.3	990	800 600	8680
32SAP-10JA	4680 6300 7740	1300 1750 2150	44 40.5 33	590	684 785 848	1000	Y630-10	82 88.5 82	3.6 4.0 5.0	950	800 600	8680
32SAP-10JB	3960 5400 6480	1100 1500 1800	31.5 28.5 24	495	414 474 510	560	Y560-12	82 88.5 83	2.8 3.1 3.6	952	800 600	8680
32SAP-12	3960 5400 6300	1100 1500 1700	72.5 63 51	980	930.8 1018 1029	1120	Y560-6	84 91 85	5.0 6.2 7.9	740	800 800	5750
32SAP-12J	2880 3780 4680	800.0 1050.0 1300.0	41.3 37.5 30	742	383.3 419.6 450	500	Y5001-8	84.5 92 85	2.7 3.2 4.3	740	800 800	5750
32SAP-13	4500 5400 6600	1250 1500 1833	57 53 44	742	794 863 880	1000	Y560-8	88 90.4 90	3.5 4.6 6.2	870	800 600	6650
32SAP-19	4390 5400 5760	1219.4 1500 1600	33.3 29 26.3	742	470 474 485	560	Y500-8	84.6 90 85	6.3 8.2 10.3	708	800 600	5740
32SAP-19A	4170 5000 5470	1158.3 1388.9 1519.4	29.3 26 23.7	742	391.5 393.4 415	500	Y500-8	85 90 85	6.1 7.2 9.3	670	800 600	5740
32SAP-19B	3654 4700 5220	1015.0 1305.6 1450.0	23.7 20 17	742	276 284 282.6	355	Y450-8	85.5 90 85.5	6.0 6.3 8.2	616	800 600	5740
32SAP-19J	3456 4320 4615	960.0 1200.0 1282.0	21.6 18.6 17	590	231.5 243 254	280	Y450-10	87.8 90 84.1	3.5 5.0 6.4	708	800 600	5740
32SAP-19JA	3240 4000 4320	900.0 1111.1 1200.0	19.1 16.5 15.2	590	192.6 199.7 204.6	250	Y450-10	87.5 90 87.5	4.0 4.5 6.1	668	800 600	5740
32SAP-19JB	2880 3800 3960	800.0 1055.6 1100.0	15.8 13 11.8	590	146.6 151 147	200	Y450-10	84.5 89 86.5	3.9 4.0 4.4	610	800 600	5740

参数型号	流量 Q		扬程 H	转速 n	轴功率 Pa	配带电动机		效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	流量 Q		扬程 H	转速 n	轴功率 Pa	功率	型号	效率 η	必须汽蚀余量	叶轮名义直径	进出口径	泵重
	m3/s	L/s	m	r/min	kw	kw	型号	%	m	mm	mm	kg
32SAP-19E	4320 5278 6034	1200.0 1466.0 1676.0	36.8 33.8 29.6	742	512 529 559	630	Y500-8	84.5 89 87	5.9 6.4 9.4	730	800 600	5740
32SAP-19F	3600 4680 6000	1000.0 1300.0 1667.0	27.3 23.2 14	742	320 332 301	400	Y450-8	83.7 89 76	5.8 8.3 11.5	630	800 600	5740
32SAP-25	4320 5400 6300	1200.0 1500.0 1750.0	25.2 22.3 17.4	742	352 367 364	400	Y450-8	84.2 89.3 82	5.1 5.9 6.8	620	800 600	6000
36SAP-13	6800 8000 9200	1888.9 2222.2 2555.6	39.5 36 30.5	495	861 891 900	1120	Y710-12	85 88 85	4.5 4.8 5.7	1068	900 700	17700
36SAP-28	7200 9180 10800	2000 2550 3000	32 27.5 22.5	742	760.5 781 769.5	900	Y560-8	82.5 88 86	11.0 10.2 11.4	715	900 900	12800
40SAP-11	7000 8600 11000	1944.4 2388.9 3055.6	48 45 37	495	1099 1221 1296	1600	Y800-12	83.6 86.4 85.6	3.7 4.3 6.0	1178	1000 800	13200
44SAP-14	8100 10800 12600	3250 3000 .3500	45.2 41 36.2	495	1187 1325 1404	1600	Y800-12	84 91 88.5	5.0 5.5 6.6	1120	1100 900	17800
44SAP-25	8100 11700 13140	2250.0 3250.0 3650.0	29.6 26.1 23.2	495	793.9 936 950.5	1120	Y710-12	82.3 88.9 87.4	6.1 6.2 6.9	1000	1100 900	16500
48SAP-30	17000 19000 20000	4722.2 5277.8 5555.6	21 18.4 16.5	1250	1080 1073 1045	1250	Y710-12	90 88.7 86	8.5 9.1 10.2	1010	1200 1200	24800
